版图工作中有很多的时间花费在器件的布局上。对于需要匹配的器件，位置布局的影响会直接影响到电路性能。各家工具在器件布局上也都有各自的方式。可能还有不少人把相关器件一个个调进了手动一点点摆放，考虑到相关space density dummy等因素后也是非常耗时的。

   如何能快速得到所期望的布局，并且使用上灵活方便，也是提高工作效率的一种途径。

使用过Laker的应该都知道Matching Device Creator的功能，custom compiler里的Symbolic Editor同样提供相似的功能，功能上更加丰富使用上更加便捷。下面大概分享下

1，首先用差分对管来看下如何快速匹配布局。

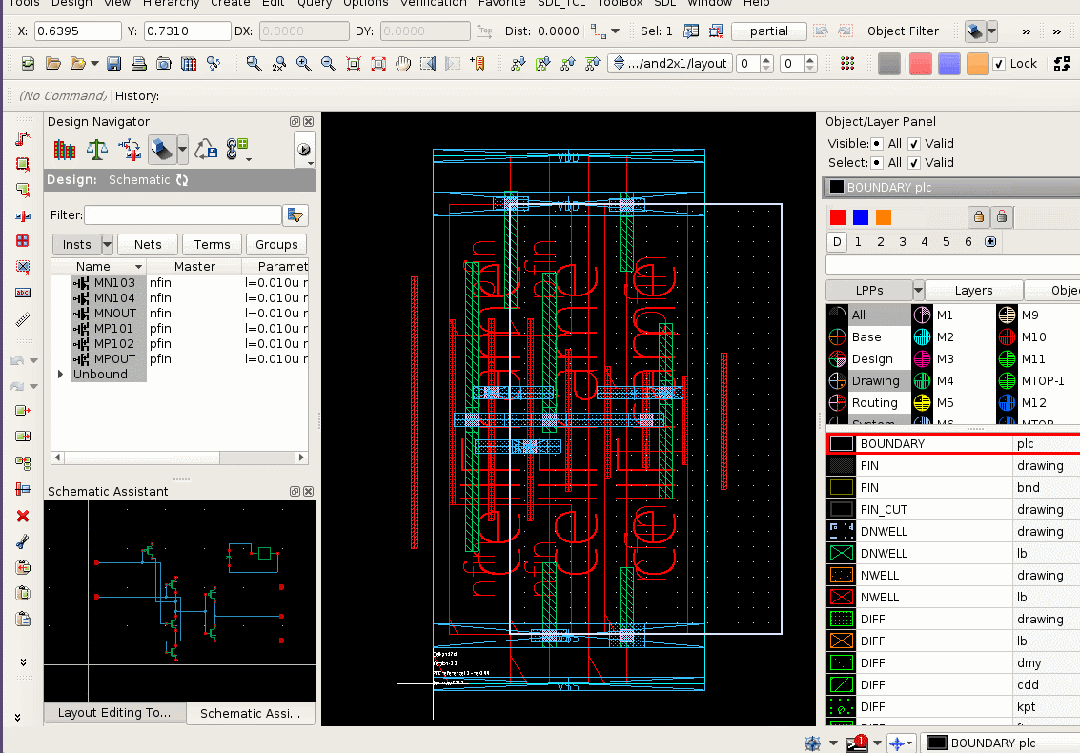

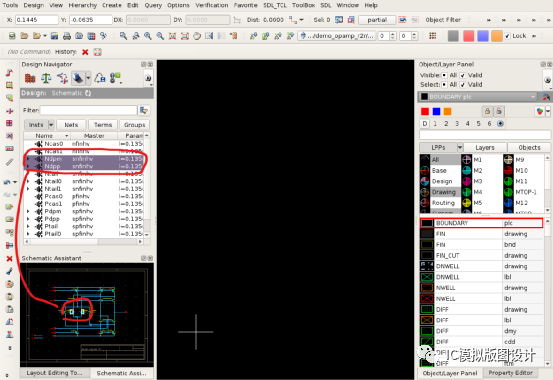

CC 里三个视窗可以同步高亮选择的对于器件，这里选择差分对管，在Design Navigator下可以看到对于的parameter和相关nets terms等信息。

2，使用Symbolic Editor 的matching mode方式完成匹配的布局。几个特色

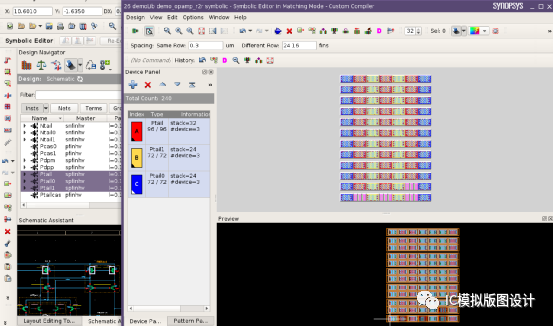

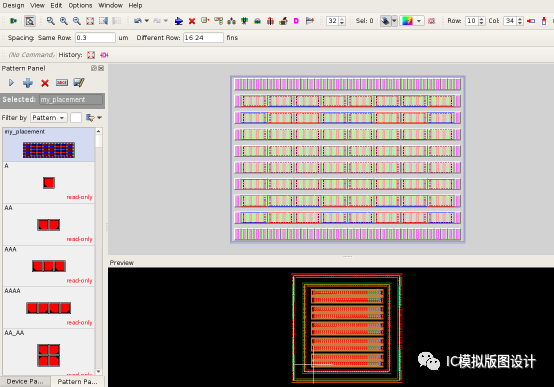

第一点，Device Pattern下list的device可以与布局中对应高亮。第二点，在Pattern panel下可以看到工具提供了非常丰富的布局样式，只需要点击对应的匹配方式，布局窗口中就可以时时显示对应的出来。第三点，布局中使用抽象的示意图，与实际的器件形状大小会有区别，所以使用preview 功能可以时时查看具体的布局情况。以便及时调整。第四点，不使用工具内置布局，我们可以保存自己的布局方案，以便后续继续使用。行列调整，源漏公用，添加Guardring 等等功能都可以在布局这里进行设置。这里好处是：当后期器件尺寸调整的时候，这些设置会同步调整，不需要手动调整。下面演示效果差分对共质心布局

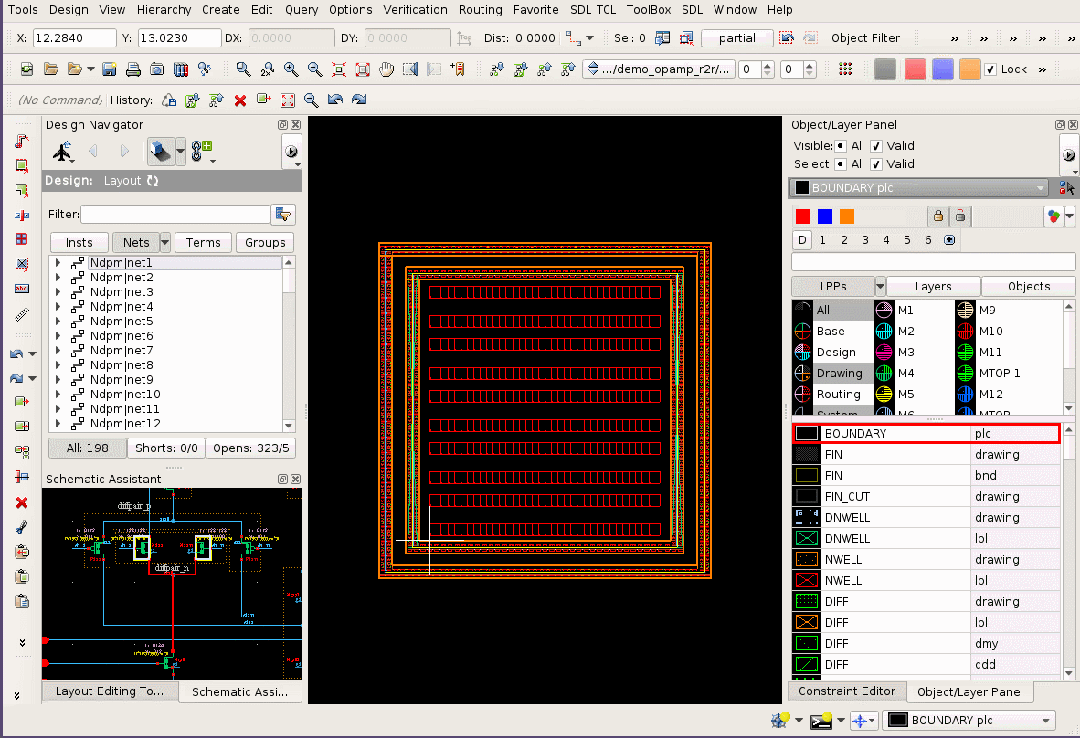

3，可以看到差分对管的匹配完成的非常快。如果不符合要求，可以点击matching mode图标在回到Symbolic Editor 界面进行修改。

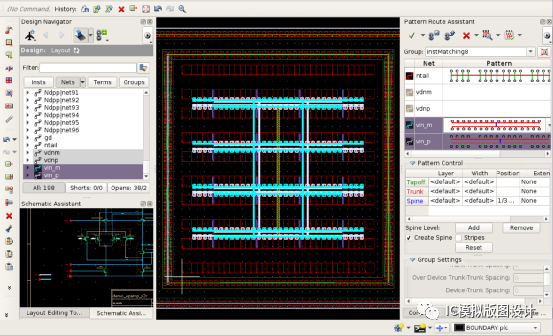

关于pattern match的route问题，使用CC里的pattern Route功能可以快速完成对应连线，这里工具也提供了一些连线的方案，选择即可瞬时连接完成，对应的线宽，金属层次以及需要放置的位置，要放置几根都是可以通过pattern control来设置。另一个开放的功能，用户也可以子定制连接方式并且把这种连接方式保存成pattern。

4，多组电流镜同样可以使用matching mode进行布局，可以灵活添加dummy 器件。

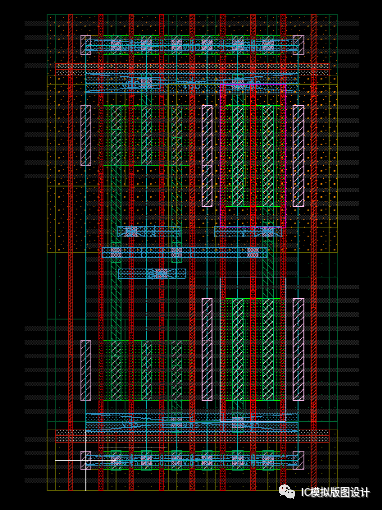

5，Symbolic Editor的Chaining Mode使用，当遇到类似logic cell时，同时Pmos Nmos的对其布局与连线方式。加上Cell Template 的使用能够快速生成相同高度相同架构的 P/N mos布局。生成的棍棒图可以同时展示相关连接情况。

实现这些logic Cell 的统一性，更方便cell的拼接。

这里粗略演示这两个device level的布局小功能，更多的细节没法一一展示。CC的auto placement功能也是非常强大的，不仅仅在device level，在Cell level也是同样适用。借助template的ML应用能够实现跨工艺间的布局迁移。后续再介绍
