获取Bump或Pad的位置信息是连接芯片内部世界和外部世界的唯一桥梁,Bump或PAD位置是由芯片和封装协同设计确定的。所以需要layout与封装通过Location的坐标信息来传递,通过这些信息去做封装仿真以确定位置是否合适是否影响基板布线,布局是否有考虑机械应力,封装走线是否满足设计性能。
在Custom Compiler 中如何快速获取这样的信息呢?我们可以通PAD label的功能导入位置信息或导出位置信息。

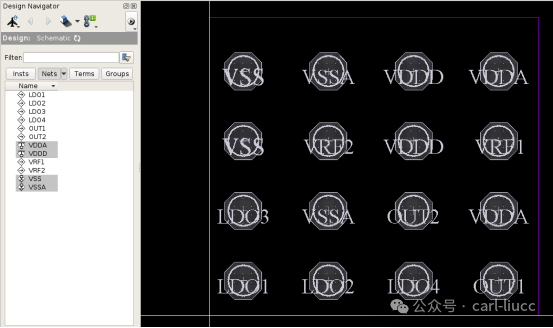

如下图所示Layout上有打上Label text,通过Output coordinate to File 即可把对应信息导出。通过LPP的层次与大小进行过滤需要导出真正的PAD或BUMP 区域。

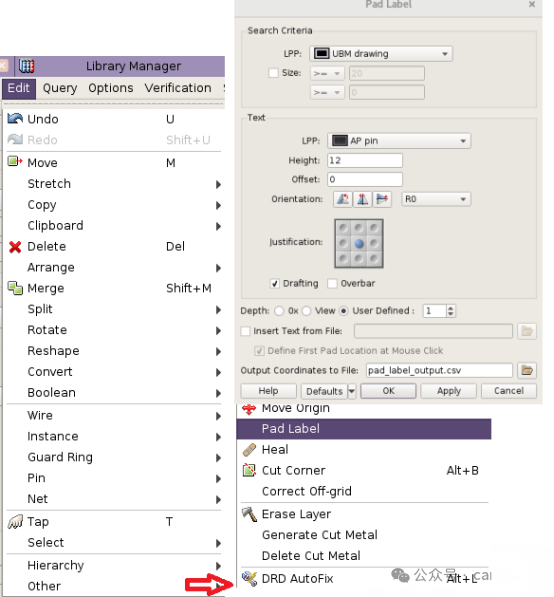

按如下菜单执行操作:
点击Apply 即可导出location 信息到指定文档中。
在Linux 环境中我们可以使用openOffice 打开.csv 格式excel.命令如下:
> soffice pad_label_output.csv

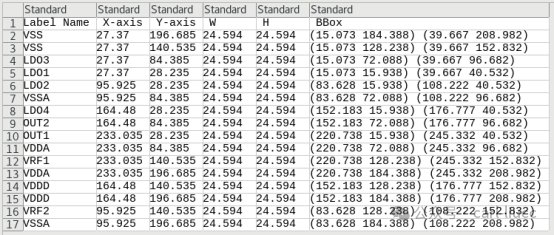

这样就可以把坐标信息导出了。
