以下几幕是否曾让你血压飙升？手游激战正酣，屏幕却突然定格，让你在虚拟世界“当场阵亡”；扫码支付时，手机屏幕骤然一黑，让你在收银台前陷入尴尬；又或者，在处理紧要事务时，手中的设备竟任性地自动重启……这些突如其来的“小脾气”，你可能会归咎于系统bug或软件冲突，但很多时候，真正的“元凶”是我们身边无处不在的隐形杀手——静电。它正在以瞬间的高压，试图“击穿”你手机赖以生存的“免疫系统”。

静电：指尖的“千伏闪电”

源于摩擦起电的静电，其电压峰值动辄可达上万伏，听起来十分骇人。但其关键在于电量极其微小，因此它产生的仅仅是瞬间的放电刺痛，远未达到能伤害人体的程度。但对于内部集成了数十亿个精密晶体管的智能手机芯片来说，这无异于一场直击核心的“闪电风暴”。

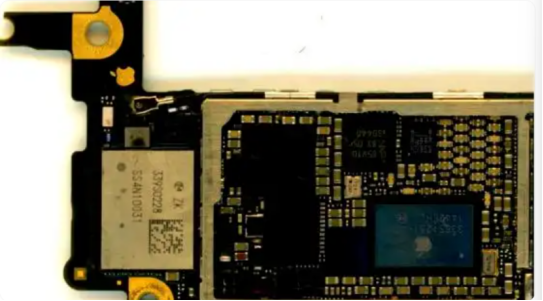

这个破坏过程，在专业领域被称为 ESD，即静电放电。当你的手指接触到手机的金属边框、充电口或按键时，蓄势待发的静电会寻找一条最快的路径释放到地。这条路径，很可能就穿越了手机最核心、最脆弱的大脑——芯片。

芯片的“免疫系统”：ESD防护设计

我们的身体拥有免疫系统，能够抵御外来病毒和细菌的侵袭。同样，一颗健康的芯片也内置了一套精密的 “免疫系统”——ESD防护电路。

这套系统由一系列专门设计的防护器件组成，如同驻扎在芯片输入/输出端口、电源线上的“特种部队”和“泄洪闸”。当静电这个“恐怖分子”试图从外部接口闯入核心计算区域时：

1、钳位二极管 会迅速行动，像“泄洪闸”一样，为高压静电提供一个低阻抗的泄放通道，将其引导至安全地带（地或电源），避免高压冲击核心电路。

2、SCR、GGNMOS 等特殊结构则像“反应迅速的特种部队”，在纳秒级的时间内被触发，形成临时通路，将巨大的静电能量瞬间吸收并耗散掉。

它们的使命，就是在核心逻辑电路感知到危险之前，用自己的“牺牲”来化解这次袭击。

“免疫失灵”与“暗伤”：当防护系统被突破

然而，就像病毒可能发生变异突破免疫防线一样，ESD防护设计也面临着巨大挑战。

1、直接“击穿”：如果静电能量过于巨大，或者防护电路设计存在缺陷，一旦静电脉冲的能量攻陷了前沿的防护“堡垒”，便能长驱直入，摧毁位于芯片核心的“指挥中枢”——晶体管。这会造成永久性的电路创伤，其后果便是芯片的“大脑”死亡，整机无法唤醒，通俗来讲就是“硬件变砖”，设备就此宣告“退役”。

2、性能“暗伤”：更常见且隐蔽的是，静电冲击可能没有立即摧毁芯片，但却造成了“潜在性损伤”。这好比免疫系统在一次重感冒后变得虚弱，芯片的长期可靠性便会悄然衰减。反映在用户体验上，就是手机变得时灵时不灵：偶尔卡顿、信号不稳，或在特定操作下莫名死机，整个系统呈现出一种 “薛定谔的稳定性”，这些很多都是ESD留下的“暗伤”。

随着芯片制程工艺不断向7nm、5nm甚至更先进的节点迈进，晶体管尺寸越来越小，其能承受的电压阈值也越来越低。这意味着，同样的静电，在今天能造成的破坏力远超过去。因此，芯片的ESD防护设计，已经从“附加题”变成了关乎产品生死的“必答题”。
