很多禾粉想必都会使用Smith圆图工具，但是你知道教科书里清晰的smith圆图的插图是怎么绘制出来的吗？今天，小禾君教你一分钟就能学会的，绘制高清Smith插图的方法。学会后，无论是论文出图，还是工作汇报，甚至做个创意文化衫，别人看了之后绝对是拍手称赞——泰裤辣。

1933年，当时还在AT&T工作时，Phillip H. Smith就开始用图表的方式来解决高频阻抗匹配的一些问题。后来到了1939年，smith先生到RCA工作后才将这一成果公之于众，这就是100年后我们仍然在使用的Smith圆图。

不可否认，Smith圆图仍然是今天射频工程师必不可少的吃饭工具，在阻抗转换，传输线匹配中有着广泛应用。在工作汇报和论文发表都是最有力的论证工具。

论文的Smith插图里主打的就是一个简洁清晰，据小禾君了解，目前大部分禾粉都是直接百度找个Smith圆图的网图作为底图，然后涂抹修改。这样做出来效果其实很差往往配图，太黑，太乱，颜色不搭，最主要的还是清晰度太差。今天我们就讲一讲如何从零开始，绘制高清Smith圆图。

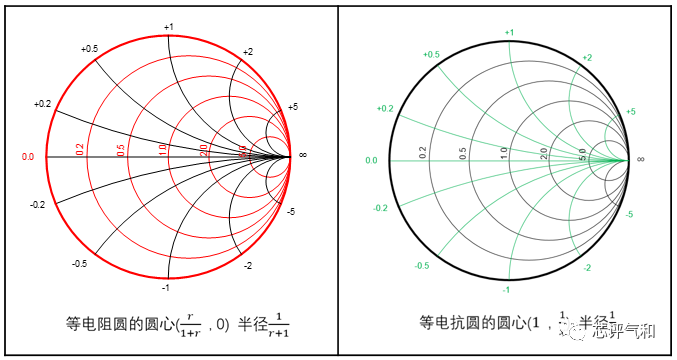

首先来剖析一下，smith圆图的组成。圆图大概分成三部分:一条横线，几组等电阻圆，几组等电抗圆弧。对应的圆和圆弧的圆心坐标以及半径可由下面公式计算。

注意：Smith圆图的自变量是反射系数γ并不是阻抗

接着先做一些准备工作:

※一台计算机

※安装m家的正版viso软件

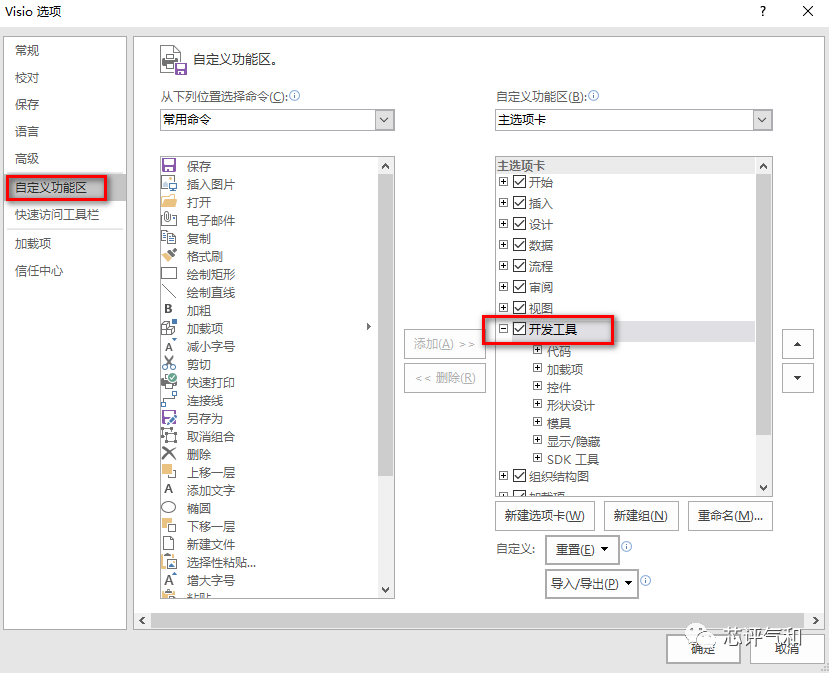

※viso->文件->选项->自定义功能区，勾选“开发工具”

有了这些概念，我们要开始做图：

1.打开viso，新建空白页。

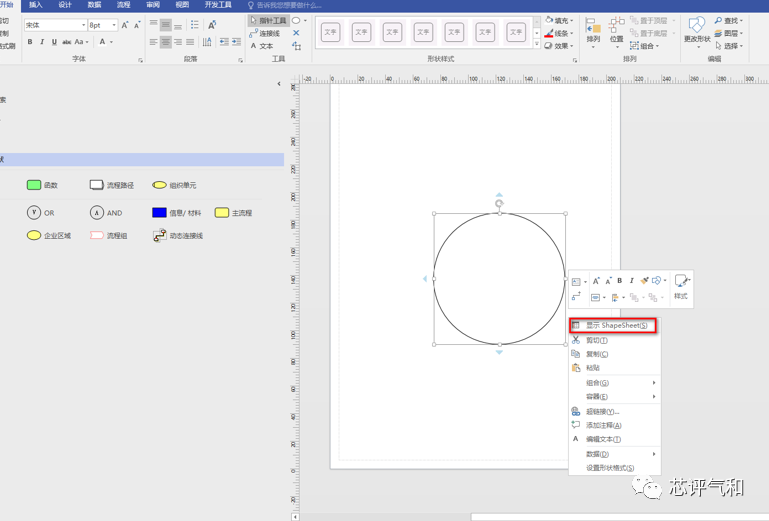

2.按住shift绘制一个圆形，填充改成无填充，右键->显示Shapesheet

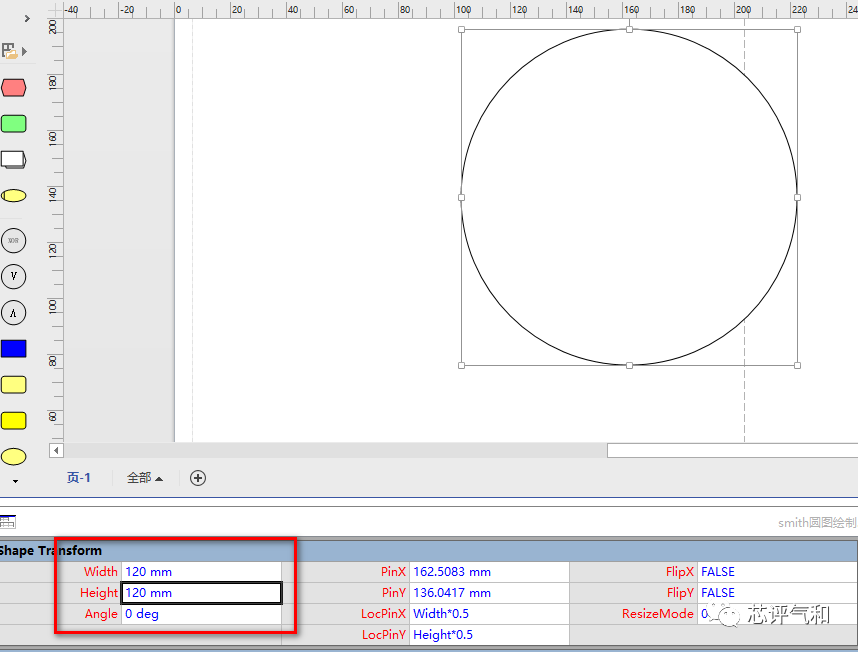

3.修改这个圆的属性width和height都改成120mm，线条改成0 pt宽度。

4.接着画第二个圆100mm，第三个圆80mm，第四个圆60mm，第五个圆40mm，第六个圆20mm

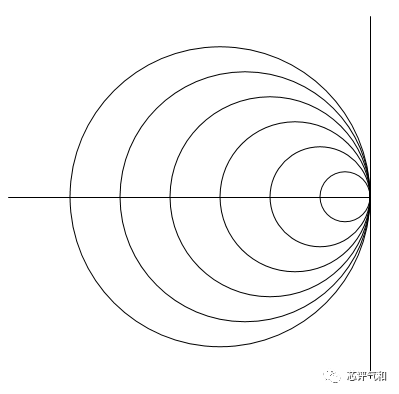

5.在右侧再放置一个竖线和一个横线，选中所有圆和线段，然后排列->垂直居中，排列->右对齐

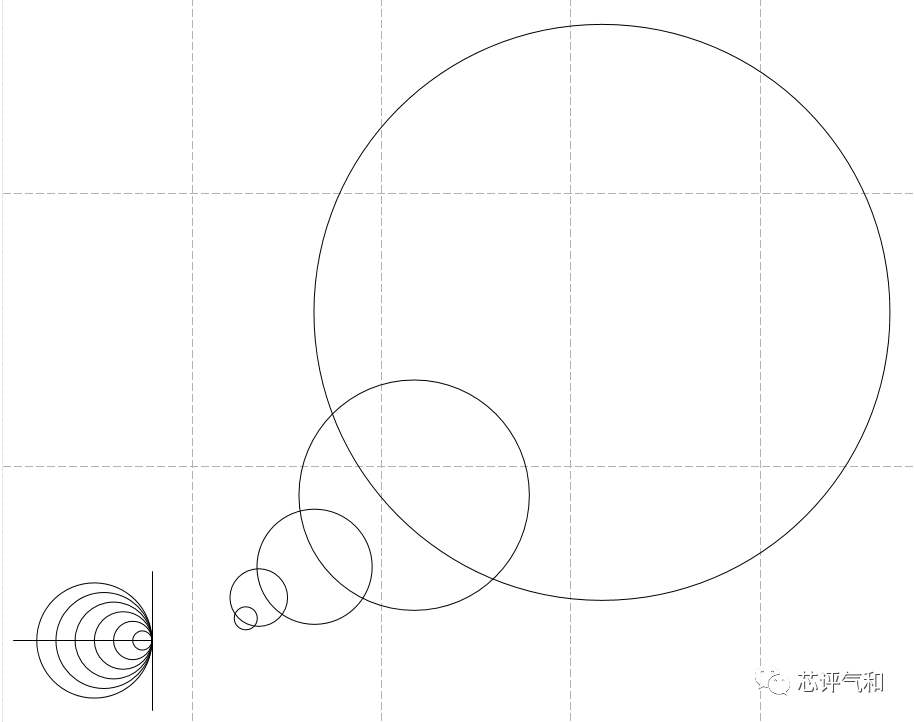

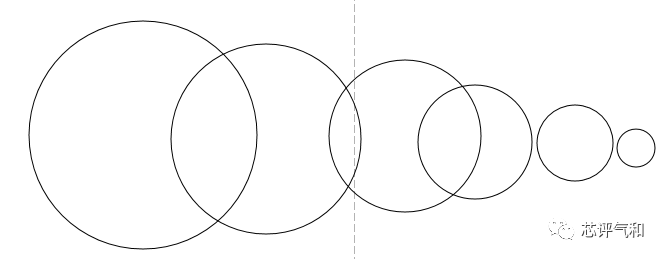

6.再画五个圆，直径分别是24mm，60mm，120mm，240mm，600mm

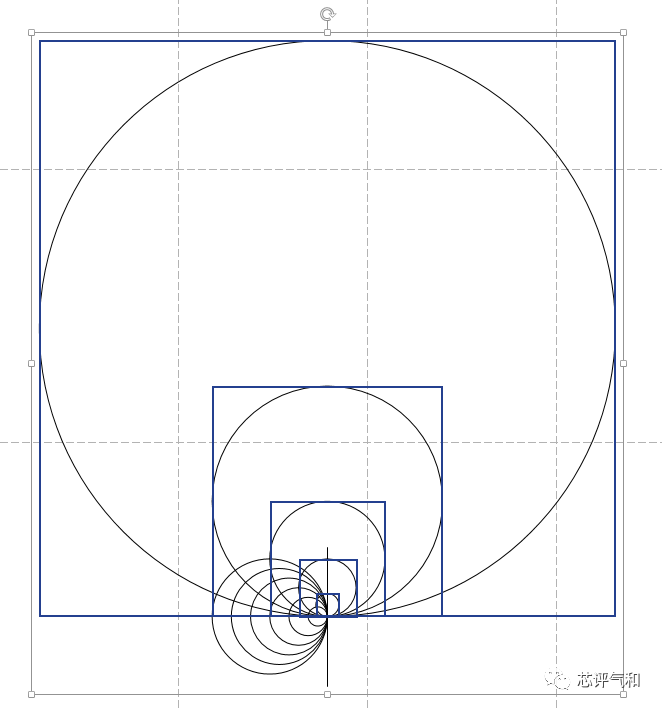

7.先选中水平的那条线，再选中五个圆，底端对齐。

8.先选中竖线，再选中五个圆，水平居中

9.再复制五个圆。同样的办法，先选水平线，再选
