Layout中十个常用的小技能（四）

热度 1已有 1529 次阅读| 2024-4-17 20:24 |个人分类:LayoutArt·关于Layout|系统分类:芯片设计


 01

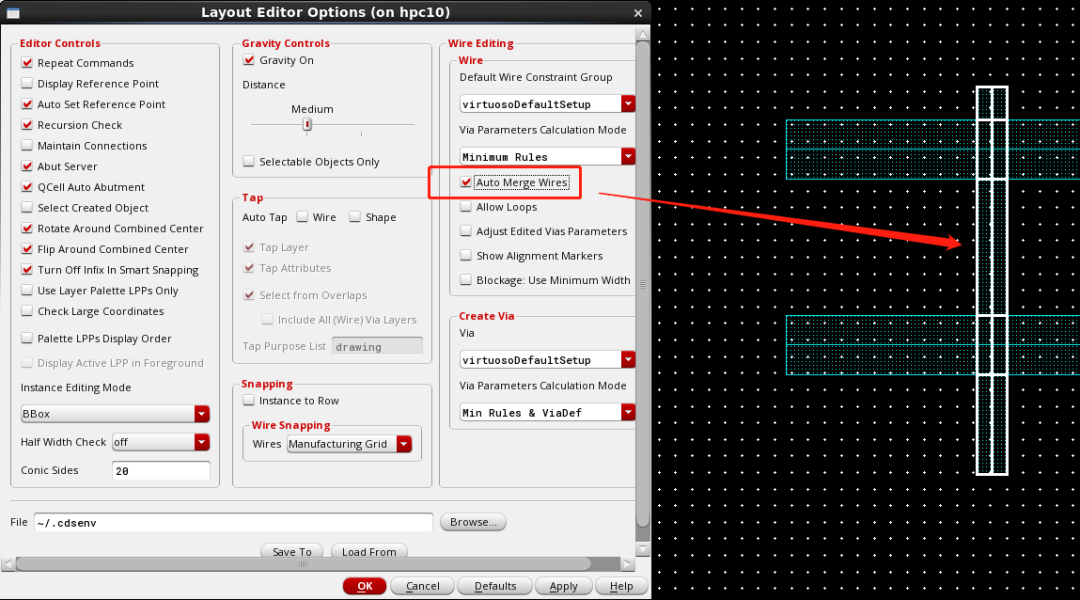

关闭Auto Merge Wires；



 02

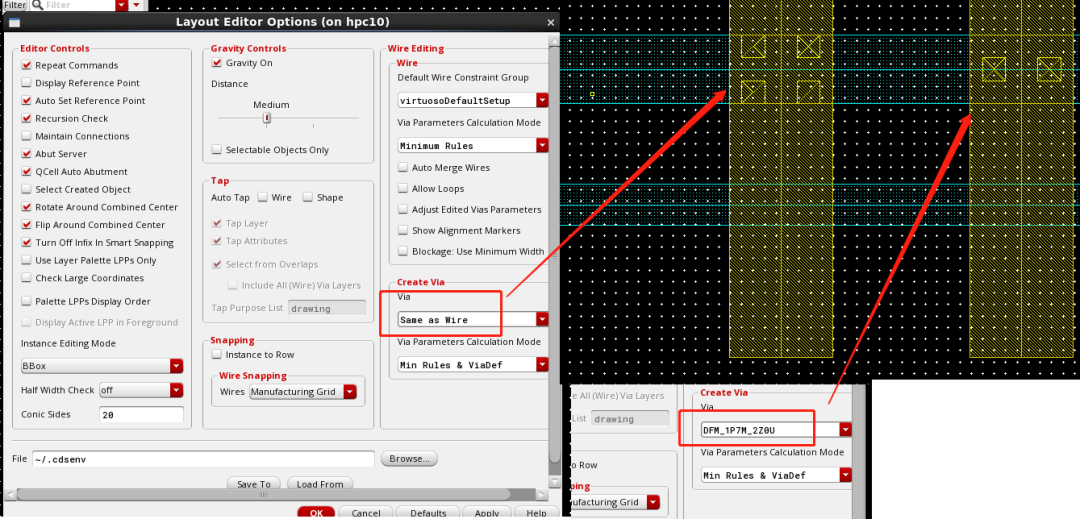

符合DFM的Create Via设置；


 03

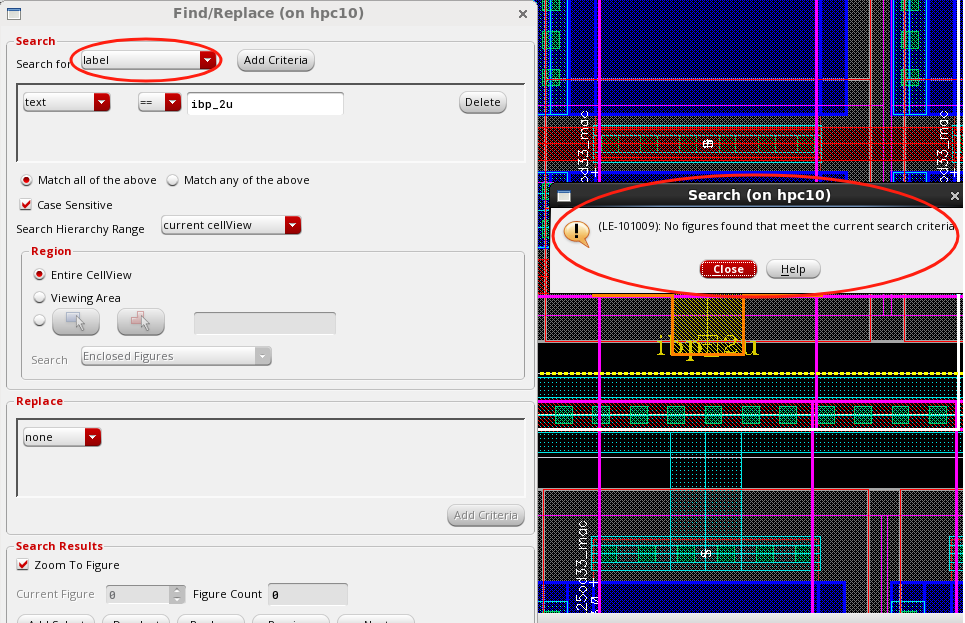

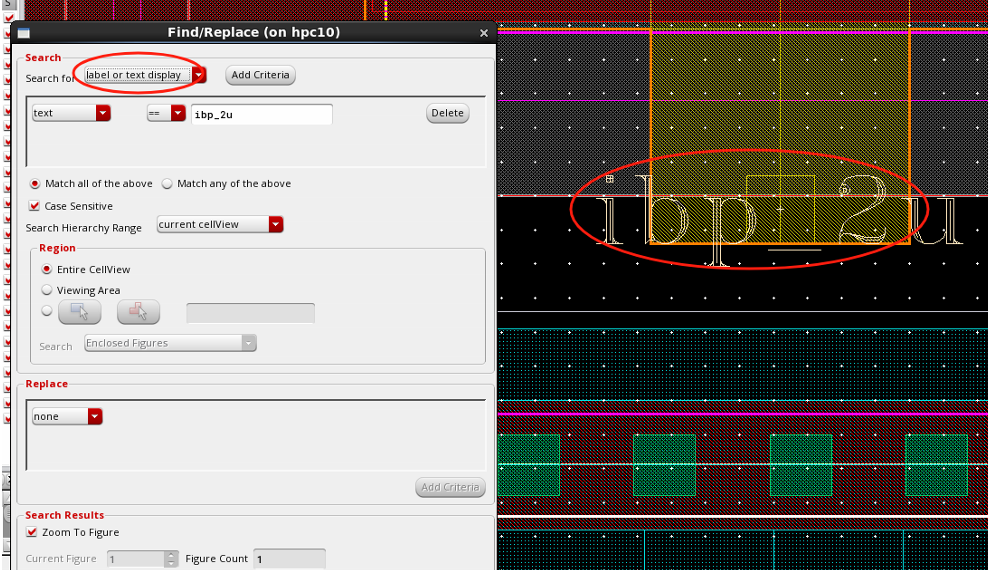

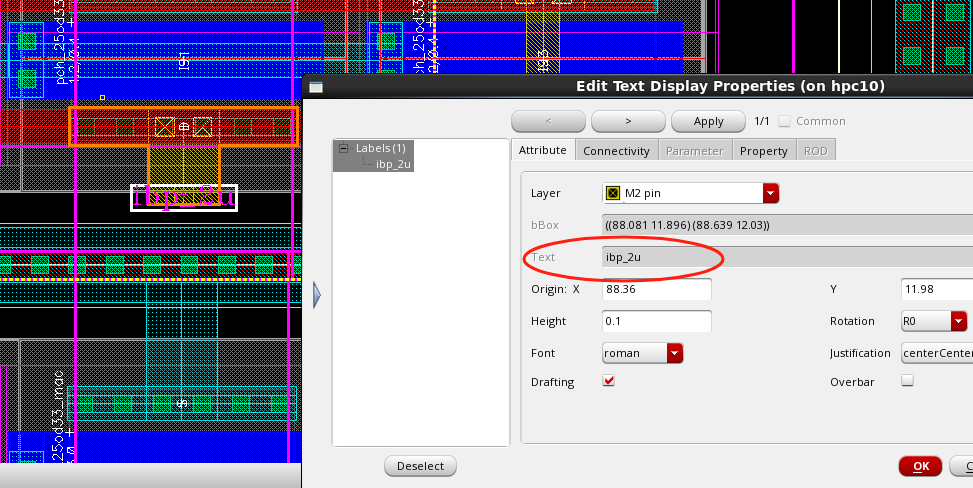

明明有这个label，Find label却找不到，怎么解决？把Search for：label改成label or text display试试；


 04

Calibre lvs高亮highlight后取消不了的解决方法，在CIW窗口输入：geDeleteAllHilightSet(geGetEditCellView())；


 05

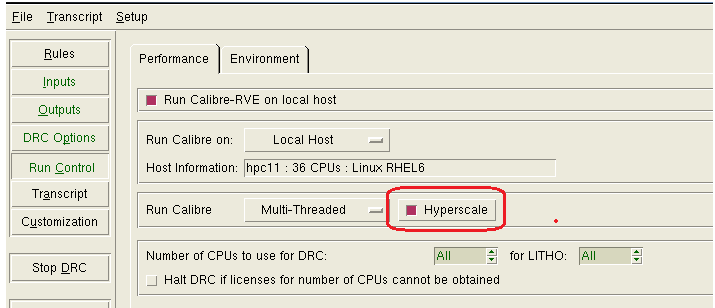

Run TOP DRC遇到进度条一直停的问题的解决方法；

Run Control ==> Run Calibre ,选上Multi-Threaded的同时，把Hyperscale（超大规模）也选上。


 06

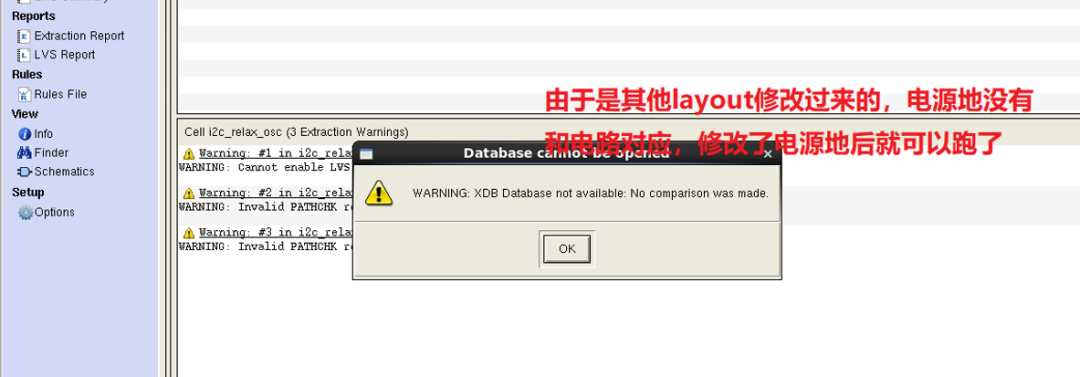

LVS报错XDB Database not available：NO comparison was made问题；


 07

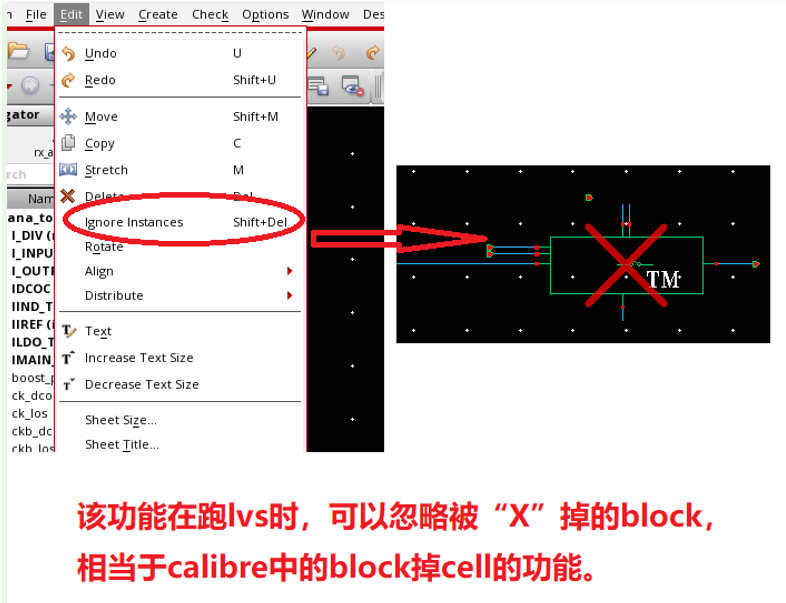

LVS时，忽略掉未画好的block的方法；方法一：calibre中block掉没画好的cell；方法二：如下图所示操作；


 08

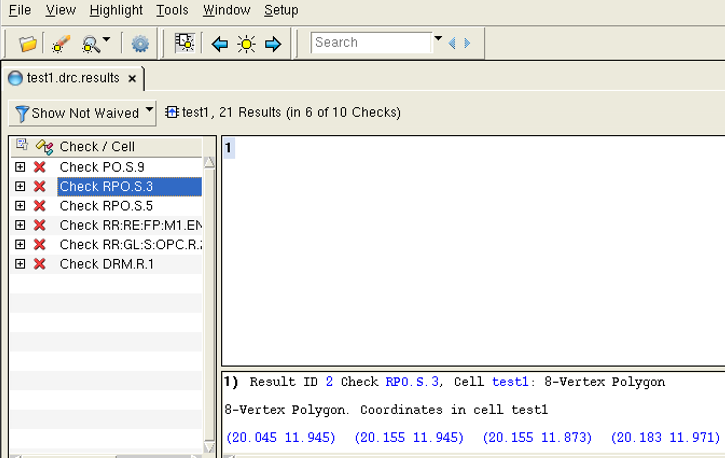

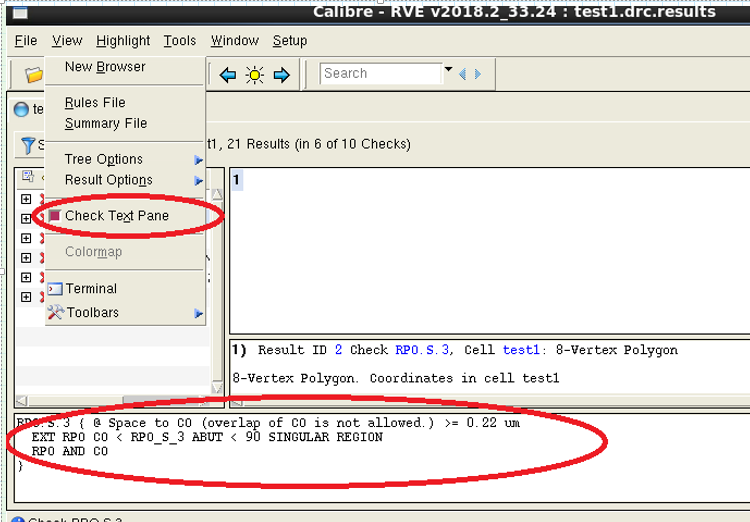

DRC结果看不到具体的Rule的解决方法，View==>勾选上Check Text Pane；


 09

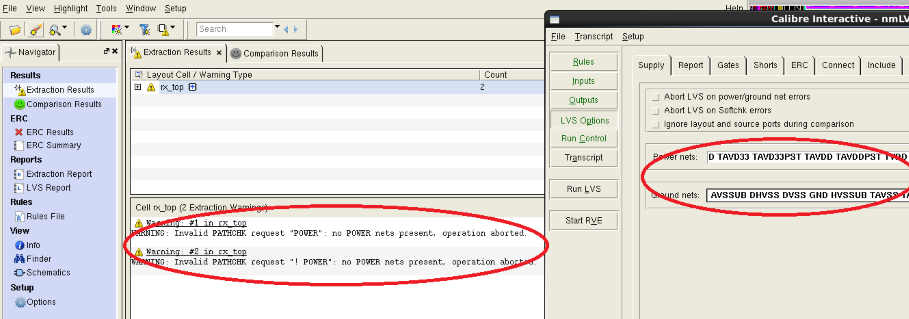

LVS Extraction Results Waring的解决方法。

LVS Extraction Results Waring报no POWER nets present,opration aborted,是因为run lvs时，LVS Options中Supply的Power nets/Ground nets没有填写layout中具体的name造成的。


 10

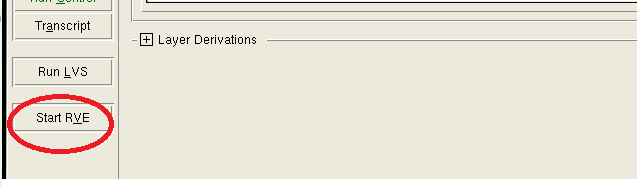

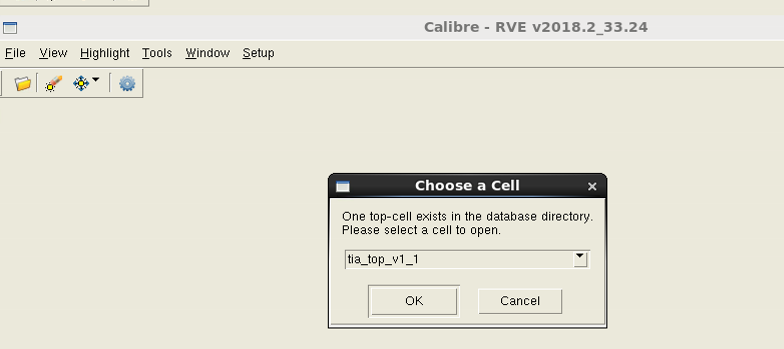

RVE查看drc和lvs的结果，LVS Run Directory只要到lvs结果存放的路径就可以。
