版图与原理图如何对应

已有 14 次阅读| 2025-12-25 18:08 |系统分类:芯片设计

我从别人那里获得的电路文件，打开后cadence后schematic和layout不能对应连接关系（同时打开schematic和layout，在layout中点亮一个PIN，同时在schematic中对应被点亮）。如何才能让原理图的连接关系对应到layout中。或者说移动器件时的应该有线的跟随一起移动的，却没有。该如何重新让原理图与版图的器件与连线建立关系。

layout界面菜单栏 -> connectivity -> update -> connectivity reference
✔ use schematic view
选择相应的电路
✔ update layout cellviews hierachically

Layout界面：

Connectivity->Option->Connectivity->在General当中勾选Connectivity Reference当中的Schematic XL 就可以在打开Layout的同时自动打开对应的Schematic 如果不想自动打开Schematic 就勾选下面的No Schematic

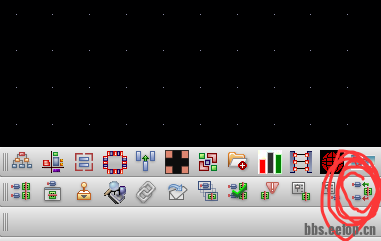

不行就一个个关联得了。updat banding我还没研究明白。
