PCIe-AXI-Controller

PCIe-AXI-Controller兼容PCI Express Base Specification Revision 3.1，实现PCIe PHY Layer，Data Link Layer以及Transaction Layer的所有功能特性，不仅内置DMA控制器，而且具备AXI4用户接口，提供一个高性能，易于使用，可定制化的PCIe-AXI互连解决方案，同时适用于asic和FPGA。

PCIe接口

1.     PHY Interface for PCI Express（PIPE）：PIPE 4.4和PIPE 5.1

2.     可与PIPE兼容的PHY集成

AXI接口：

1.     1个AXI4-Lite Master接口：访问外部寄存器

2.     1个AXI4-Lite Slave接口：访问内部Bridge配置寄存器

3.     1个AXI4-MM Master描述符接口：访问AXI域的SGDMA描述符

4.     4个AXI4-MM Master接口：访问AXI4 Slave设备，比如内存；C2H和H2C传输

5.     4个AXI4-MM Slave接口：被AXI4 Master设备访问

6.     4个AXI4-Stream Master接口：访问AXI4 Stream Slave设备，比如fifo；H2C传输

7.     4个AXI4-Stream Slave接口：被AXI4 Stream Master设备访问，C2H传输

PCIe特性：

1.     支持PCIe Gen1（2.5GT/s），PCIe Gen2（5.0GT/s）和PCIe Gen3（8.0GT/s）

2.     支持PCIe x16，x8，x4，x2和x1

3.     支持Endpoint和Rootport模式

4.     支持最大4KB payload size

5.     1个Virtual Channel，最多32个Physical Functions

6.     可配置的接收和发送缓冲区大小

7.     支持SR-IOV功能，VF可达512个

8.     支持32个MSI和INT消息

9.     支持MSI-X

10.  支持ASPM：L0s和L1

DMA特性：

1.     8个独立的DMA引擎

2.     支持CDMA和SGDMA

3.     最大128个outstanding write和read request

4.     可配置的DMA Source、Destination和Descriptor Type

5.     DMA长度无限制

可交付资料：

1.      详细的用户手册

2.      Design File：Post-synthesis EDIF netlist or RTL Source

3.      Timing and layout constraints，Test or Design Example Project

4.      技术支持：邮件，电话，现场，培训服务

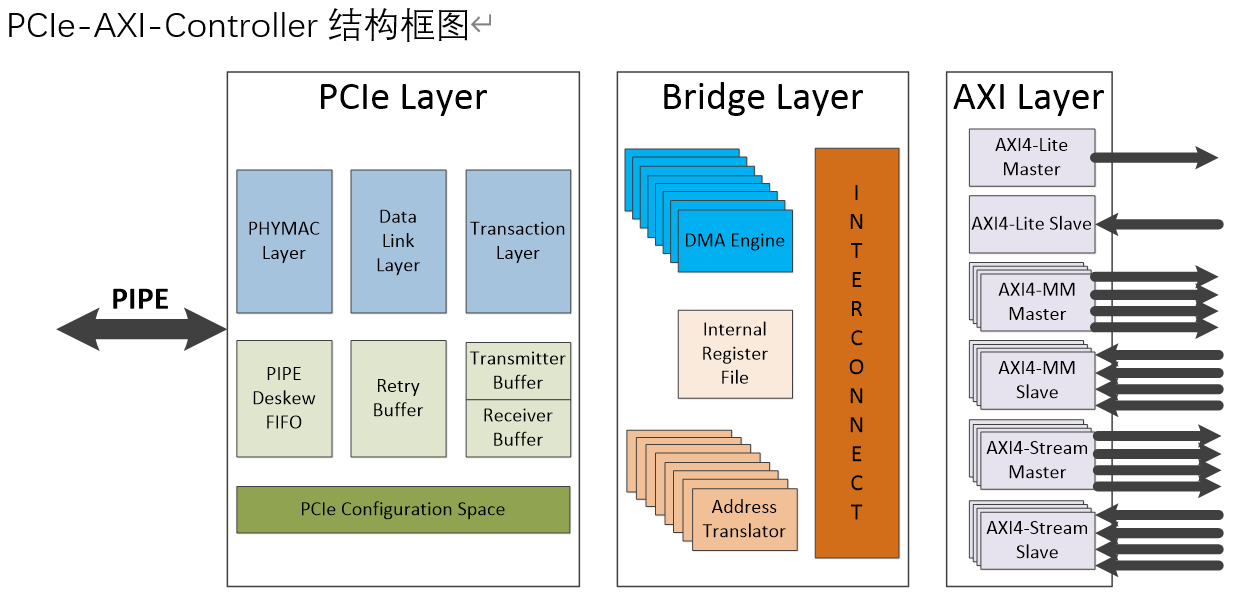

PCIe-AXI-Controller结构框图
