芯片设计的功耗要求越来越高，如何在验证过程（RTL 前仿）中提高对于low power design的覆盖率是一个难题，引入UPF至前端仿真是一个不错的办法，值得一看。

什么是UPF？请自行百度

先上低功耗要求，即power intent：顶层模块为TOP，而TOP中例化了一个子模块，其例化名为instA1，具体的代码如下所示：

inst的模块的代码：

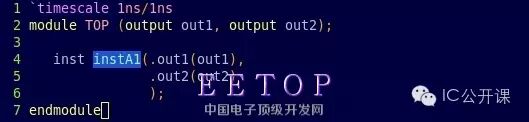

TOP模块的代码

顶层TOP 的供电轨道为VDD和VSS，而instA1的供电轨道为VDDA和VSS，并且当VDD掉电后instA1的out1端口也被关掉，out2不受VDD的影响。

首先我们编写power intent 文件

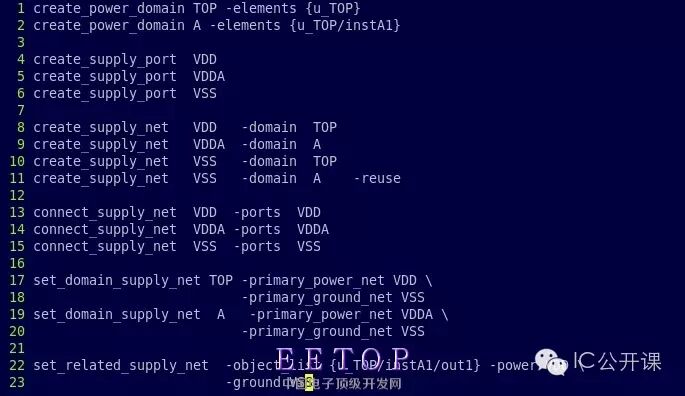

在power intent文件中，我们根据要求创建了两个电源域，并且为电源域指定了供电端口和供电线，并将供电端口和供电线进行连接构成供电网络，而且我们还为两个电源域显式的指定了主供电线网络，最后根据要求，VDD掉电后instA1的out1也将被关掉，这样我们需要为instA1的out1端口指定相对的供电线VDD。

写好了powerintent文件后，我们需要构建测试平台

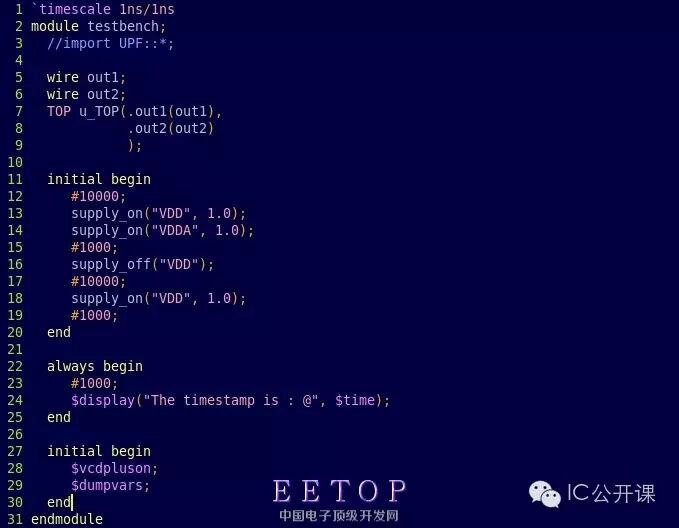

按照通常的testbench的写法，同时要模拟电源行为，我们使用了supply_on和supply_off函数，这两个函数是upf标准中定义的两个标准库函数，其中supply_on函数接受两个参数：参数一为字符串常量，所取值应该为power intent文件中定义的供电端口名，参数二为电压值。supply_off函数只有一个字符串常量参数。

写好testbench之后，我们需要使用synopsys公司的mvtool和vcs工具进行仿真：与一般的仿真步骤类似，仿真RTL+UPF也可以分为三步模式，不过笔者更喜欢一步到位，具体命令为：

vcsmvsim  -debug_all  -upf  demo.upf  -sverilog  $ARCHPRO_ROOT/templates/upf_package.sv  *.v &
其中ARCHPRO_ROOT应该在你的.cshrc或者.bashrc中设置为环境变量，指向你的mvtool安装的根路径。

执行上述命令，编译无误后，用dve观察仿真结果为

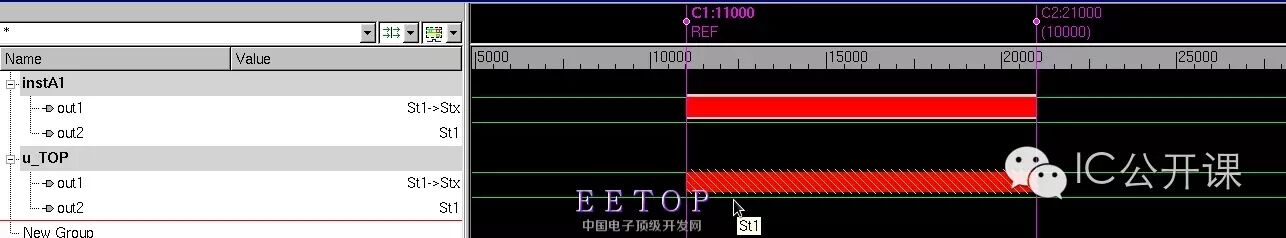

由仿真图可以看到instA1的out1有一段时间被corrupt掉了，而这段时间正是VDD掉电时，当VDD重新上电instA1的out1又恢复正常了；instA1的out2输出不受VDD掉电的影响。
