5个千兆网口,将有什么样高速网络传输体验?——米尔MYD-J1028X开发板实测分享 ...

已有 307 次阅读| 2022-12-17 15:06 |系统分类:嵌入式| 米尔电子, 网口, NXP, LS1028A, 工业

本篇测评由电子工程世界的优秀测评者“HonestQiao ”提供。

此次的板卡测试,是米尔MYD-J1028X开发板的高速网络数据传输测试体验。



01

本次测试的主角

米尔MYD-J1028X开发板提供了5个超级给力的最高支持千兆网络接口,具体如下:




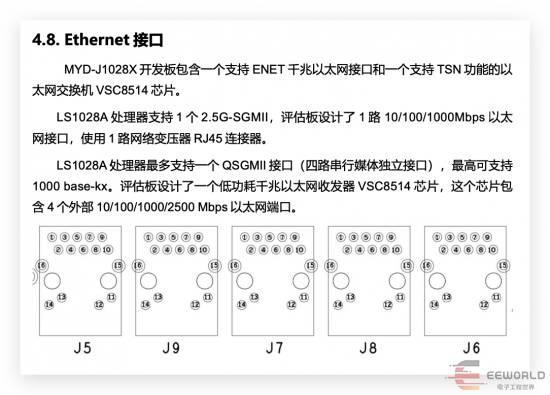

通过查看官方的手册,也可以详细了解:



今天,我们就借助工具,对网络进行一些实际测试,看看实际效果到底如何。



02

测试前的准备

首先,说一下我这边的测试环境:

1. 米尔MYD-J1028X开发板

2. MacBookPro笔记本:两个UB3.0千兆有线网卡

3. ThinkPad笔记本:内置Intel千兆网卡



规划连线如下:





为了得到最理想的测试速度,笔记本和开发板之间,直接连接,不经过第三方。



测试的计划内容包括:

  1. 单网口,http下载速度测试

  2. 单网口,多进程nc并发数据传输测试

  3. 多网口,多进程nc并发输出传输测试

  4. 多网口,多进程http下载速度测试

  5. 多机多网口,http下载速度测试




03

测试前先来做“连连看”

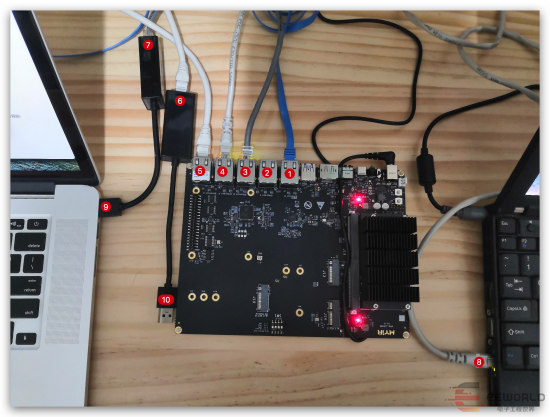

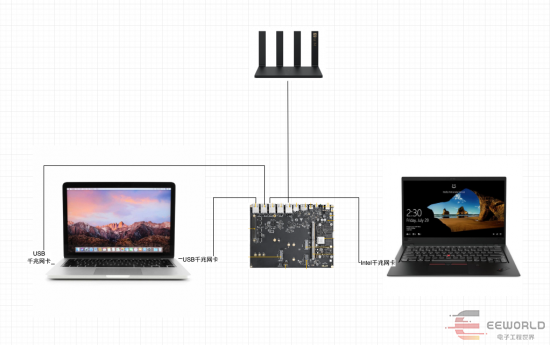

实际连线如下:




具体的连线关系:


  • 1连接到上级路由器
  • 2留空
  • 3连接到7,即MacBookPro的USB千兆网卡1
  • 4连接到8,即ThinkPad的Intel千兆网卡
  • 5连接到6,即MacBookPro的USB千兆网卡2
  • 9为USB千兆网卡1的USB,连 MacBookPro
  • 10为USB千兆网卡2的USB,连 MacBookPro


米尔MYD-J1028X开发板系统的各网口地址对应的设备和IP地址信息如下:


  • 1-eno0:192.168.1.237,为上级路由器通过DHCP分配的地址
  • 2-eth1:10.10.11.11
  • 3-eth2:10.10.12.12
  • 4-eth3:10.10.13.13
  • 5-eth4:10.10.14.14


设置eth1~4的地址使用如下的命令:


  • sudo ifconfig eth1 10.10.11.11 netmask 255.255.255.0

  • sudo ifconfig eth2 10.10.12.12 netmask 255.255.255.0

  • sudo ifconfig eth3 10.10.13.13 netmask 255.255.255.0

  • sudo ifconfig eth4 10.10.14.14 netmask 255.255.255.0

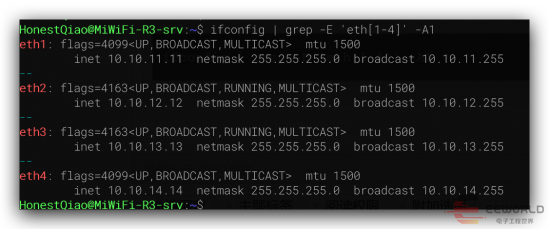

设置完成后,查看设置情况:

ifconfig | grep -E 'eth[1-4]' -A1



具体结果如下:

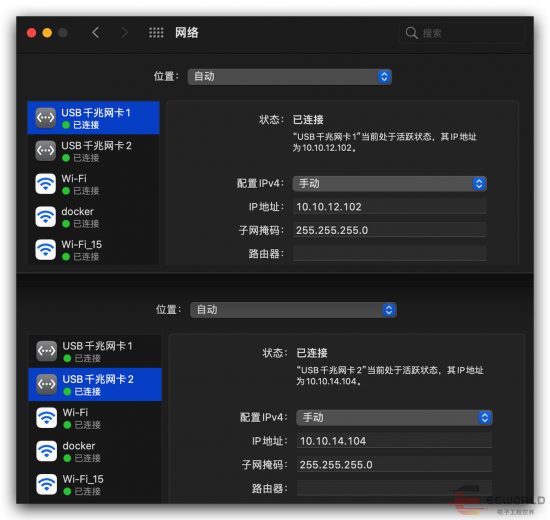

然后,在MacBook Pro上,设置2块USB千兆网卡对应的IP地址:

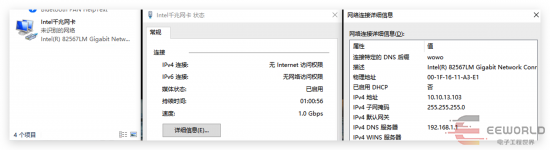

以及ThinkPad的Windows系统中Intel千兆网卡的IP地址:


然后,在开发板上,检测能否连通两台笔记本上的IP:

  • ping 10.10.12.102 -c 1

  • ping 10.10.13.103 -c 1

  • ping 10.10.14.104 -c 1

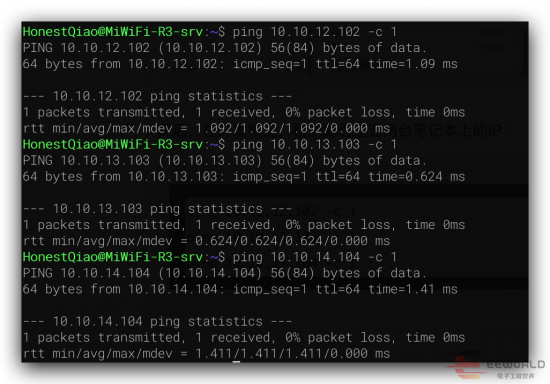

显示如下表示全部连通:

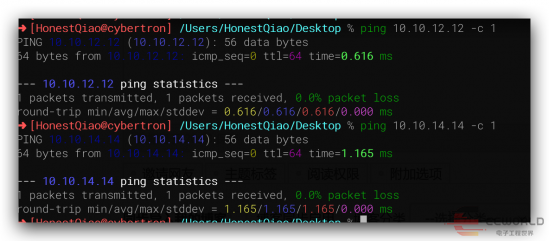

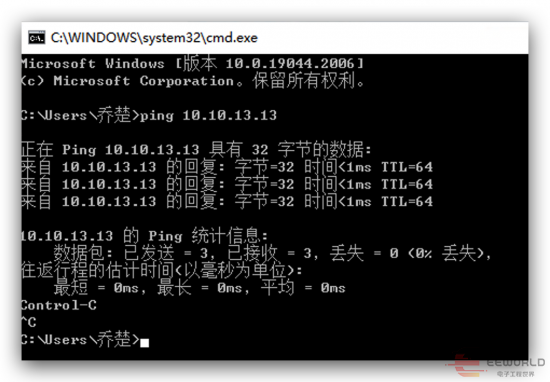

在MacBook Pro和ThinkPad上,也用命令检查一下对应开发板连接网口的IP是否连通正常:




一切连通妥当,就可以开始准备测试了。





04

安装调试好要用到的测试工具

首先,在开发板上,安装4款软件:

  • sudo apt install nginx

  • sudo apt install bmon

  • sudo apt install axel

  • sudo apt install pv


  • nginx用于提供web服务
  • bmon用于提供网络情况监测
  • axel用于多线程下载
  • pv实时监控管道数据流量



为了达到最好的性能,我们需要修改一下nginx的配置,关闭日志,并使用/dev/shm内存文件系统提供文件服务。
修改nginx的主配置文件:/etc/nginx/nginx.conf,具体涉及到的设置项如下:


  • user www-data;

  • worker_processes auto;

  • worker_cpu_affinity auto 11;


  • pid /run/nginx.pid;

  • include /etc/nginx/modules-enabled/*.conf;


  • events {

  • worker_connections 1024;

  • # multi_accept on;

  • }


  • http {

  • #...

  • keepalive_requests 100000;


  • #...

  • access_log off;

  • #access_log /var/log/nginx/access.log;

  • #error_log /var/log/nginx/error.log;

  • error_log /dev/null;

  • #...

  • }



修改nginx默认站点/etc/nginx/sites-enabled/default 配置:

  • #root /var/www/html;

  • root /dev/shm;

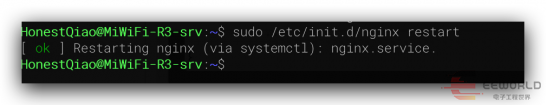

修改完成后,就可以启动nginx了:


再写入基本测试内容到/dev/shm/index.html:

  • echo hello > /dev/shm/index.html


  • curl http://10.10.12.12/

  • # 应返回 hello




05

单网口,http下载速度测试

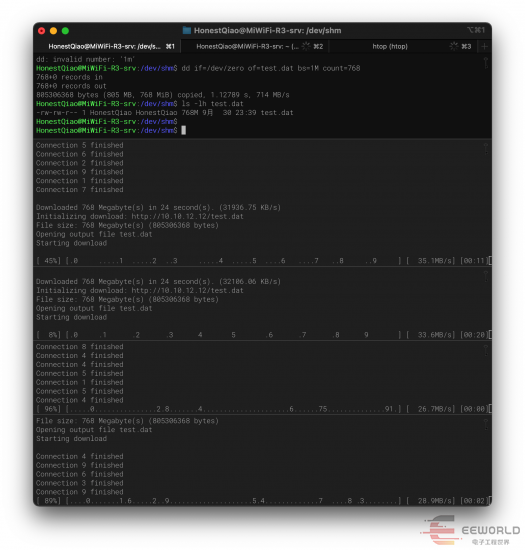

现在,我们就可以做一个基本的文件下载测试了:



  1. 在macOS上,使用dd指令,生一个512M的数据文件test.dat,并使用php提供随手web服务
  2. 在开发板上,使用axel,下载macOS上面的数据文件,保存到/dev/shm内存文件系统
  3. 在macOS上,使用axl下载开发板上的test.dat文件

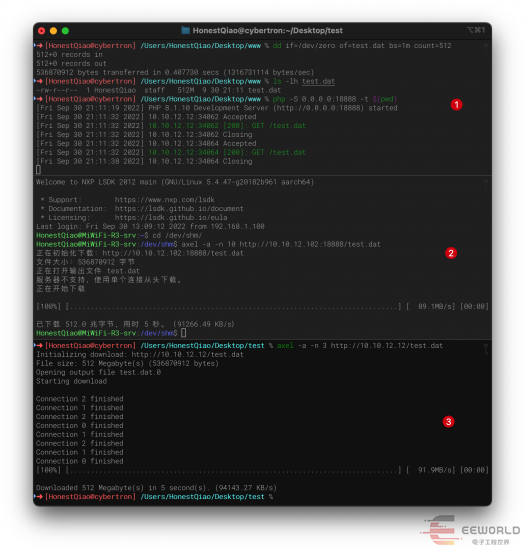

从上述结果可以看到,macOS上php提供的随手web服务,不支持多线程下载,但单线程下载速度,能达到89.1MB/s
而在开发板上,nginx提供的web服务,支持多线程下载,3个线程,下载速度可以达到91.9MB/s

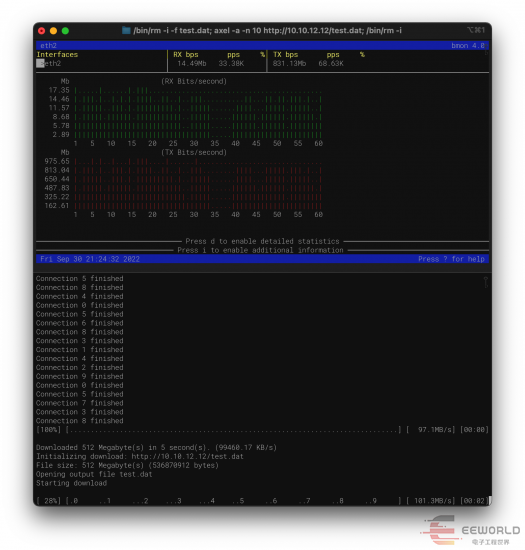

下载都正常后,现在试用bmon指令,监控实时网络速度:




具体指令如下:


  1. 开发板:bmon -bp eth2
  2. macOS:axel -a -n 10 http://10.10.12.12/test.dat


经过多次下载,最高带宽可以达到975.65MBits/s,速度相当可以。

06

单网口,多进程nc并发数据传输测试

上面测试的相互下载的速度,下面再测试一下,通过nc命令,往开发板上传送数据的情况。


  • # macOS执行:分别在三个窗口执行

  • pv /dev/random | nc -l 10.10.12.102 2345

  • pv /dev/random | nc -l 10.10.12.102 2346

  • pv /dev/random | nc -l 10.10.12.102 2347



  • # 开发板执行:分别在三个终端执行

  • sudo nc 10.10.12.102 2345 > /dev/null

  • sudo nc 10.10.12.102 2346 > /dev/null

  • sudo nc 10.10.12.102 2347 > /dev/null




上述命令,表示从macOS上的/dev/random生成随机数据,然后使用nc,通过网络,发送到开发板的/dev/null空设备中去。
这样做的好处是,不操作io设备,性能不受其他原因影响,而且数据随机,写入到/dev/null也永远写不满,不占用实际磁盘空间。
你甚至可以让它自己跑三天三夜,看看网络是否稳定。

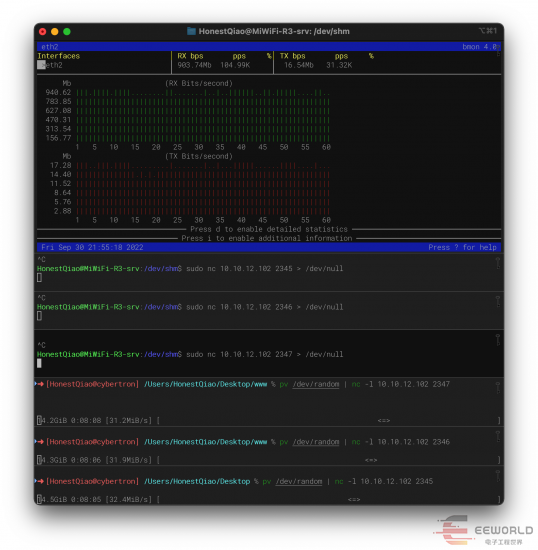

下面是实际测试的结果:




我用了三个nc通道,并行进行数据的传输。最高传输带宽,可以达到940.62MBits/s,速度还是非常理想的。


07

多网口,多进程nc并发输出传输测试

之前测试的是针对一个网口的测试,现在测试同时对eth2、eth4进行数据传输测试:

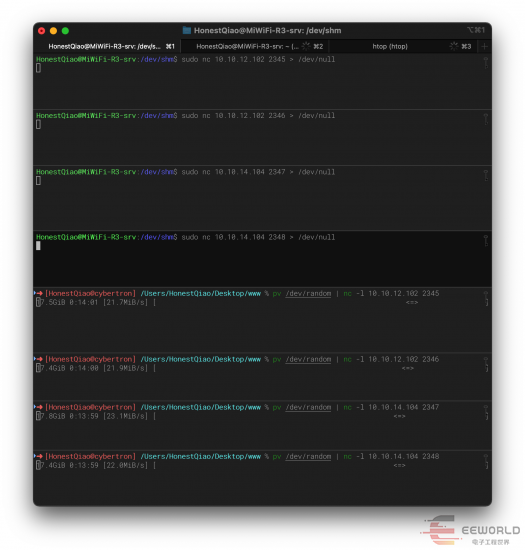

先启动四个nc数据传输进程:




针对eth2、eth4的连接,各起两个,注意要确保对应关系。

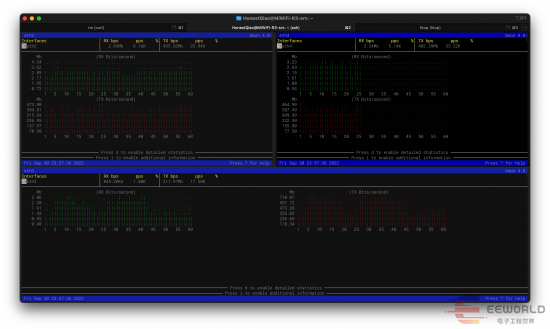

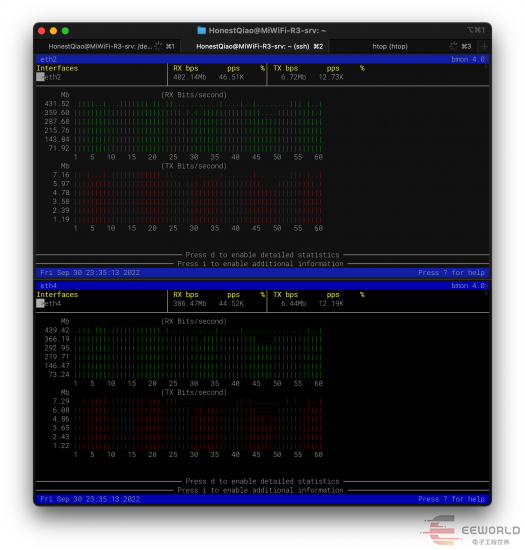

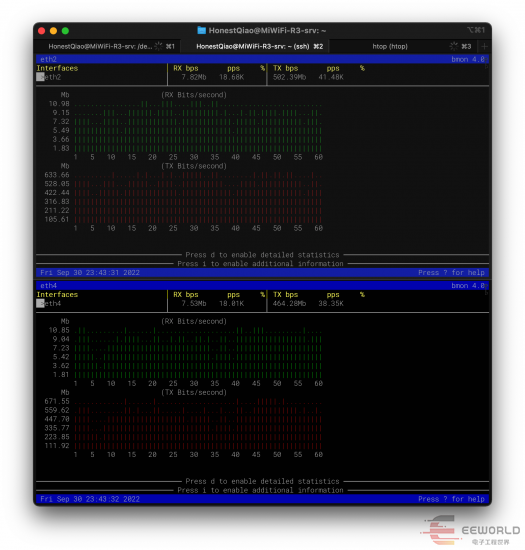

然后,通过bmon查看当前网络带宽情况:



合并起来的最高带宽,为870MBits/s。

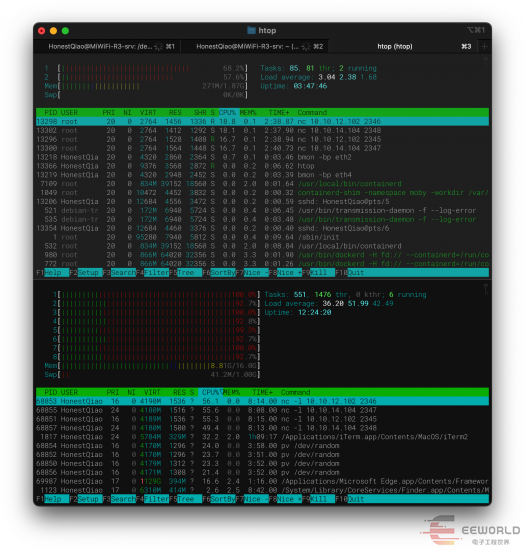

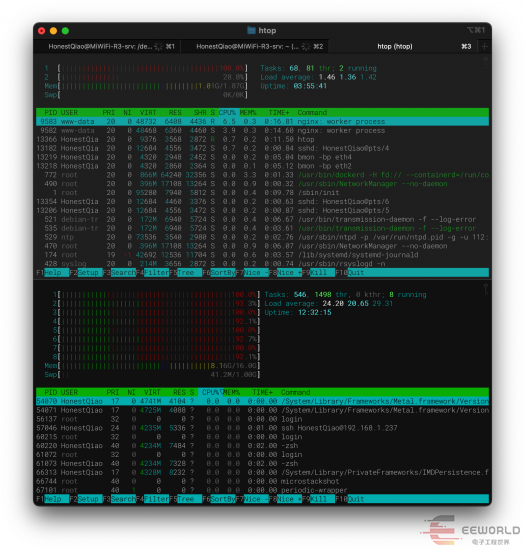

再看一下开发板的负载情况和macOS的负载情况:



可以看到,开发板上跑了4个接收进程,CPU并未占满。

而macOS上跑了4个发送进程,结果把CPU都拉得满满的。




08

多网口,多进程http下载速度测试

上面是使用nc进行数据传输,下面我们再使用axel通过nginx下载数据,看看带宽使用情况如何。


上面的过程,是现在开发板上,使用dd生成一个728M大小的测试文件。


然后在macOS上面,针对不同网口的ip,进行http下载测试。
测试过程中,再次通过bmon查看当前网络带宽情况:



这次的网络带宽使用更加充分,合并计算,可以达到1000MBits/s了。


在测试过程中,我们也在看一下系统负载情况:


开发板上的nginx跑满了一个cpu,而macOS上的cpu则都跑满了。




09

多机多网口,http下载速度测试

现在要试一下,同时在macOS和Windows下载情况如何。

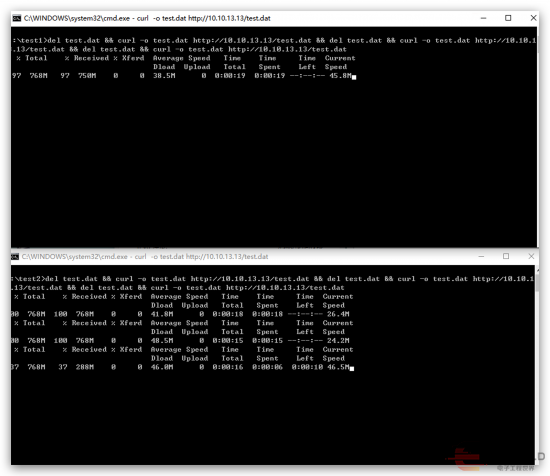

先到ThinkPad的windows系统,使用curl命令,开两个进程下载测试,结果如下:




合并的结果,能达到90MB/s。




然后,在macOS上面,分别使用cur从连接的两个网卡的ip下载数据,在windows上面,同样开两个curl进程下载:


  • # macOS执行:开两个命令行执行

  • curl -o test1.dat http://10.10.12.12/test.dat

  • curl -o test2.dat http://10.10.14.14/test.dat


  • # windows执行:开两个命令行执行

  • curl -o test3.dat http://10.10.13.13/test.dat

  • curl -o test4.dat http://10.10.13.13/test.dat



测试过程中, 可以看到,多个网口同时使用,带宽的使用,将更加的充分。



总的来说,米尔MYD-J1028X开发板的千兆网络接口,非常的给力,在高速网络通信中,是强有力的保证。


想要了解优秀测评者“HonestQiao”关于MYD-J1028X开发板测评原文的可以点击文末“查看原文”或复制下方链接查看:
http://bbs.eeworld.com.cn/thread-1220086-1-1.html

想要了解米尔LS1028A处理器开发板可以去米尔官网查看具体的产品介绍:
http://www.myir-tech.com/product/MYC-J1028X.htm

需要购买米尔MYD-J1028X开发板可以扫码查看:
