R-S触发器又名复位-置位触发器（R-复位RESET，S-置位SET。），基本结构是由两个与非门（or或非门）的输入、输出端交叉连接而成。本人曾经做过一个项目，为半周期锁定的DLL（即锁相误差为π）。这个DLL使用R-S触发器当做鉴相器，来鉴别参考时钟和反馈时钟的相位差。

更多文章内容，可关注“模拟小笨蛋”微信公众号，定期分享模拟IC设计相关的知识，小技巧。

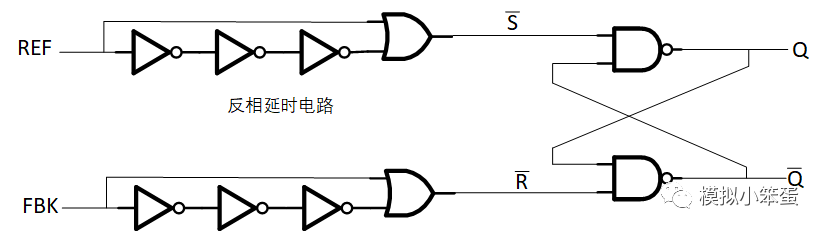

具体结构如下所示：

图1 鉴相器

其中，R-S触发器真值表如下，置位信号和复位信号都是低有效。

Note：当置位端和复位端都为0，当同时撤掉0之后，输出状态是不确定的。

图1所示鉴相器电路。REF信号经过3级反相延时后的信号和初始信号进行逻辑或运算，得到R-S触发器的置位信号。另一边，FBK信号经过3级反相延时后的信号和初始信号进行逻辑或运算，得到R-S触发器的复位信号。R-S触发器在置位信号和复位信号控制下输出Q和QN。而Q和QN可以作为UP、DN信号驱动后级的电荷泵电路。

鉴相原理：

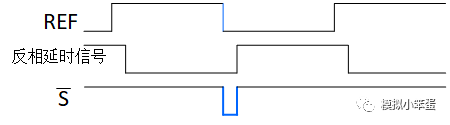

图2 ：信号的边沿提取

如上图所示，以REF为例，可以看到置位信号在REF的下降沿处产生负脉冲，负脉冲的宽度约等于3级反相器的延时大小。同理，复位信号将在FBK下降沿处同样产生负脉冲。

对于DLL而言，REF和FBK的频率相同，所不同的只是相位的差别。用上面提到的方法，REF和FBK所对应的每个下降沿处将产生负脉冲，因此两个负脉冲之间的宽度可以表示为相位误差。进一步利用R-S触发器的锁存特性，可以用Q的高电平宽度代表相位误差。这一点可以从下面的图片直观地表示出来。

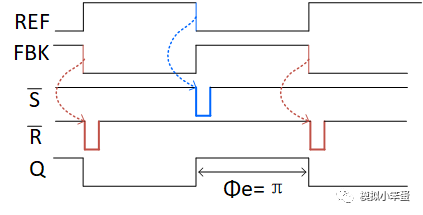

图3：相位误差为π时

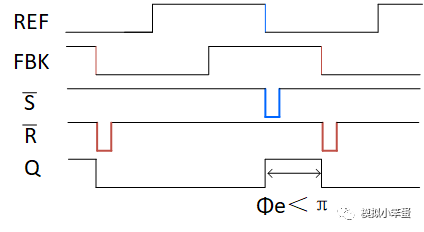

图4：相位误差<π时

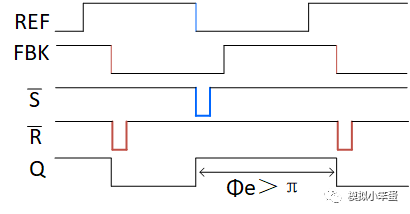

图5：相位误差>π时

总结：

本文提到的鉴相器用在半周期锁定的DLL中，也就是说在半周期锁定的应用中，环路锁定状态下相位误差等于π。这一点和大多数的锁相电路不同。对于常规的DLL，一般都是整周期延时锁定，理论上锁定时的相位误差等于0。
