浅析Quantus在Cadence数字设计平台中的深度应用(附PPT)

热度 14已有 2744 次阅读| 2022-9-24 09:21 |系统分类:芯片设计




作者:张倩忆,沈龙  Cadence楷登




文末可申请PPT资料

早期集成电路设计中,工程师考虑的信号延迟主要产自于标准单元自身的延迟。然而从业界的主流工艺进入深亚微米之后:

  • 绕线产生的信号延迟在总占比上越来越大

  • 信号噪声对于芯片功能的影响也不断增加

  • 在高频电路中的频率变化又会改变电阻、电感值的分配

这就对于寄生参数的计算精准度有了更高的要求。伴随着工艺的不断升级,芯片规模也在不断扩大,也对寄生参数提取的效率有了更高要求。


Quantus是目前业界非常受信任的寄生参数抽取工具。在集成电路行业内,处于领先地位的制造厂商和设计公司都会大规模地应用该工具,尤其在工艺制程步入深亚微米的先进工艺领域(16nm及更先进的制程),Quantus在模拟电路和数字电路上的优异表现都备受客户的广泛好评。


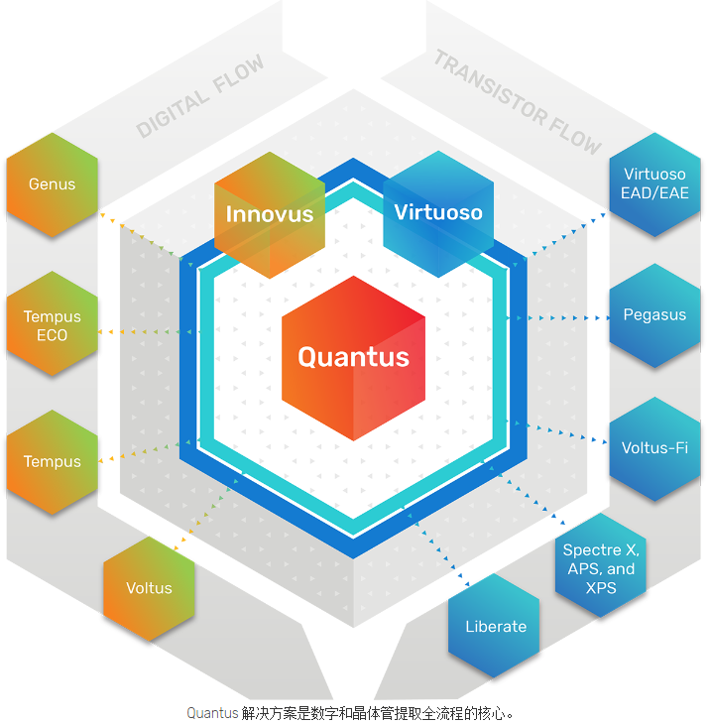

此外,Quantus与Cadence的各类数字电路设计工具都有良好的集成,诸如Genus&Innovus,Tempus,Voltus等。工具与这些数字设计的平台的深度绑定,为客户提供了便捷和高效的体验。本文将简单介绍Quantus在数字电路设计上针对以上挑战的一些解决方案和应用实例。



Quantus在数字电路设计中提取寄生的精度

Quantus的运行速度

Quantus与Cadence其它工具平台的深度集成和应用



01

Quantus在数字电路设计中提取寄生的精度

从2014年开始,Quantus取得了具备各类先进工艺制程的制造商的认证: 从最初的16nm、10nm、7nm,到目前行业内最先进的3nm 工艺,Quantus在各个工艺节点上, 不断得到了各个知名芯片设计公司的肯定。



Quantus抽取的寄生值与标准值的精度对比

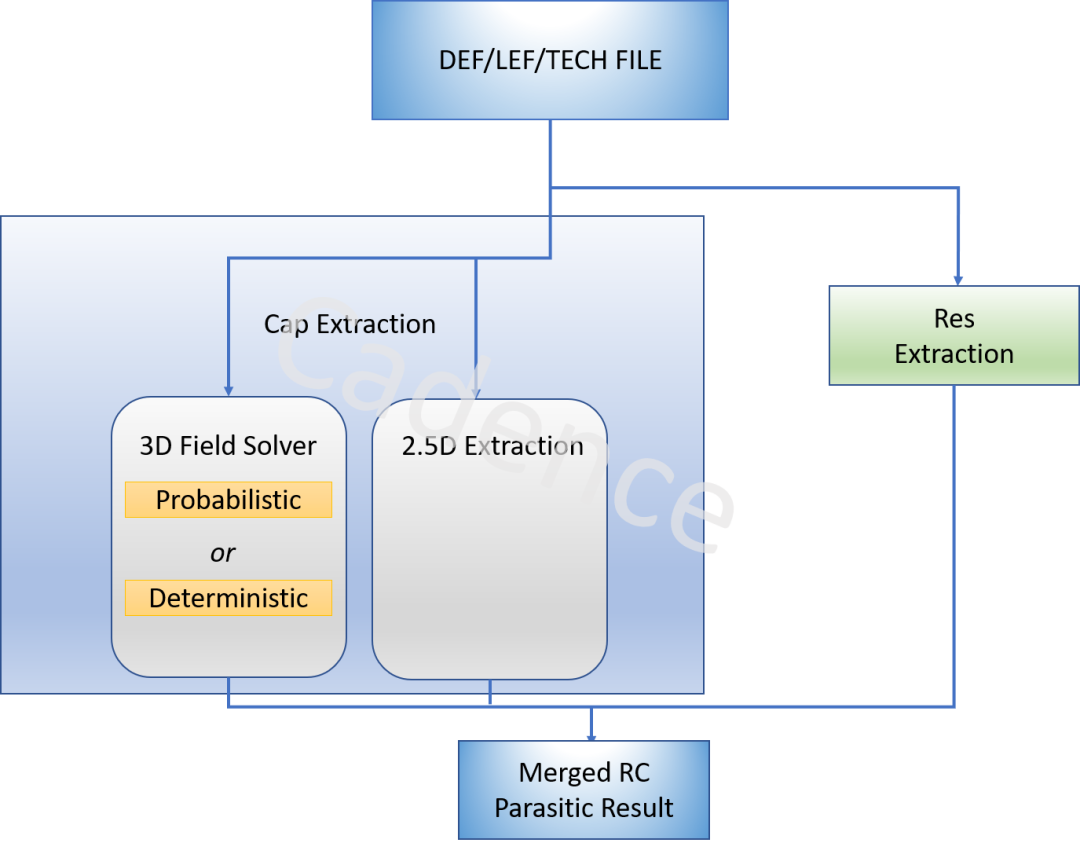

在寄生抽取中, 电容的计算是最为繁琐且复杂的, 对此Quantus中内嵌的Random-Work Field Solver (3D)引擎, 经过先进工艺芯片制造商的认证, 成为了寄生参数抽取中精度的标准值。不同于传统的电容系数模型匹配(2.5D)方式,Quantus FS引擎通过3D场效应求解方式, 直接依据版图的形状数据进行计算,从而得到完全匹配真实芯片构成的寄生电容数值。

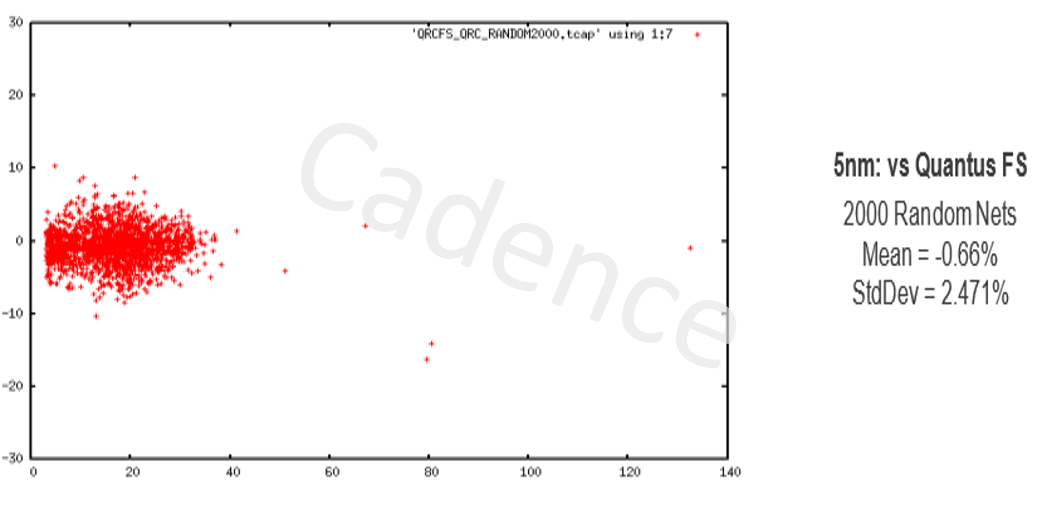

下图为全球领先的美国集成电路芯片设计公司在7nm 和5nm 的工艺节点中, 对于Quantus精度调研的例子: 通过对比Quantus抽取的寄生电容数值和Quantus FS产生的标准值可以看到,Quantus与标准值的误差是处于制造商认可的范围内的。



下图是中国最大的通信设备制造厂商在TSMC-OIP 2019 南京会议上做的寄生参数引擎抽取精度对比(7nm)。可以看出Quantus FS和Quantus都有很好的收敛性。


下图是中国大陆移动设备龙头公司在5nm工艺节点的实际案例中的精度对比:

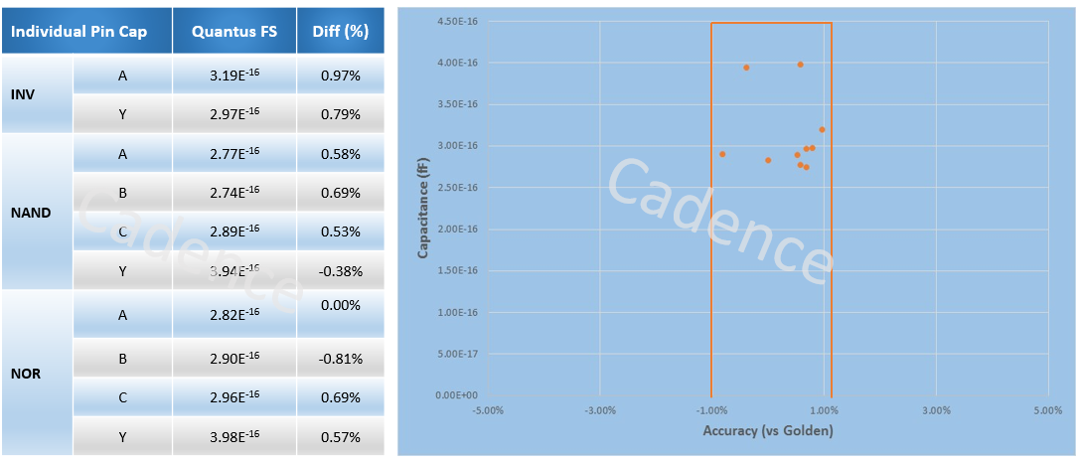

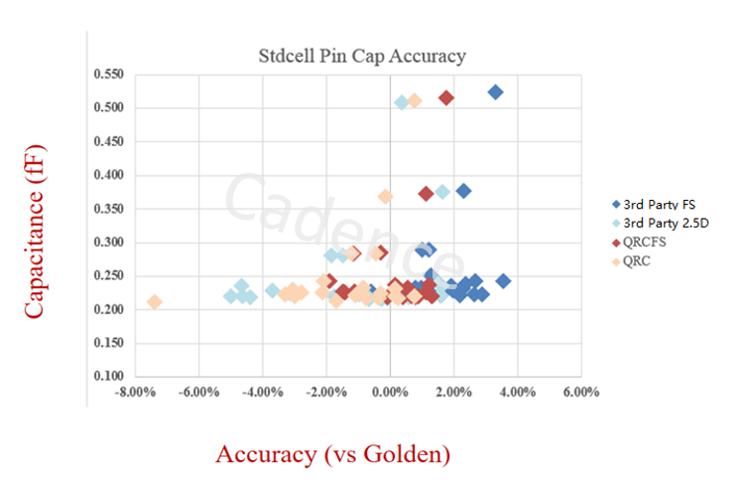

对于目前最先进的3nm 制程,Quantus在寄生抽取的精度上也有良好的表现。以下图表展示的是全球最大工艺制造商在标准单元的实际分析中, 对于pin cap的计算误差,Quantus也可以做到在正负百分之一以内。



Quantus在数字电路中的电感抽取

在高频的数字电路设计中,考虑寄生电感对于芯片的可靠性分析造成的影响是相当重要的。一般来说,如果时钟线的频率高于1GHz,单根高层时钟线长超过1500 micron 的话,电感所造成的影响是不可忽视的,且其主要表现在以下两个方面: 过冲/下冲(overshoot/undershoot)和时钟延迟。


以下从客户设计的实例入手分析,左侧时钟树采用了更宽、更厚、更长的绕线,可以得到更多的时钟分布; 右侧时钟树的绕线更窄、更短,能够使用的时钟分布就会偏少。

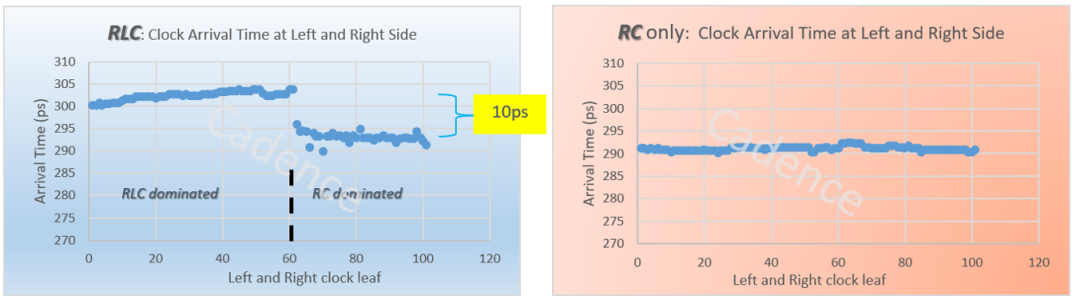

如果在分析寄生参数的时候不考虑电感效应(RC only),那么两边的时钟树在到达时间上相差无几。然而在实际分析中,客户引入Quantus 电感抽取(RLC)的解决方案后发现: 左侧时钟树的到达时间会相比于右侧, 有着显著的延迟(见下图对比)。因此, 如果忽略了寄生电感的影响,则有可能造成芯片在时序上的失效。



对于电感的计算可分为环路电感和区域电感, 前者是人们熟知的电磁感应模型, 简单却不具备通用性, 而后者的计算虽然复杂, 但是适用于网表中的二维节点分析, 因此Quantus采用了后者的表达方式, 将寄生电感引入到网表中。


此外, Quantus 可以支持自感和互感的抽取。采用 Partial Element Equivalent Circuit (区域电感等效模型PEEC) 的电感提取算法,可以得到区域电感的数值并融入到电路网表中,由此可以计算90°和45°的电感互联。在数字电路的电感抽取中, 推荐使用的另一种模型Ladder Network 更是可以匹配因为趋肤效应和邻近效应等造成的寄生电感。

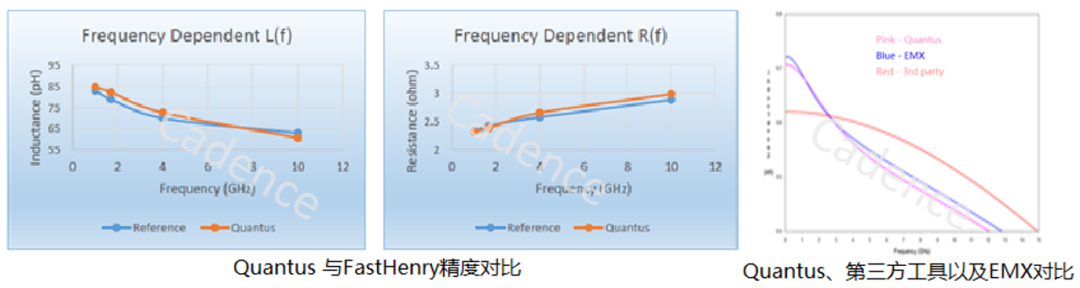

在电感提取中,业界通常认为FastHerny和EMX的结果作为标准值。通过与FastHenry的对比可以发现,Quantus在高频电路中,可以很好地模拟出寄生电阻和寄生电感随着电路工作频率的增加而产生的变化。Quantus 抽取的电感精度也从实验中得到了证实: 在工作频率逐渐增加的电感值计算中, Quantus和EMX的结果在拟合程度上是远胜于第三方工具的。


Customer Success Story—Top 10 Semiconductor Company



02

Quantus 的运行速度

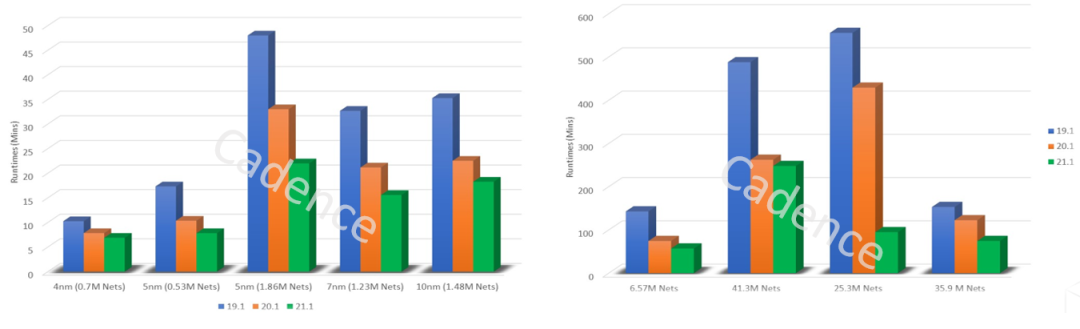

Quantus 每年发布的新版本都会比旧版本有很大的速度提升。无论是对于底层模块设计还是对于顶层的设计。在最新的21版本中,Quantus的平均抽取速度要比20版本提高了50%以上,而相较于19版本则有2倍多提升。

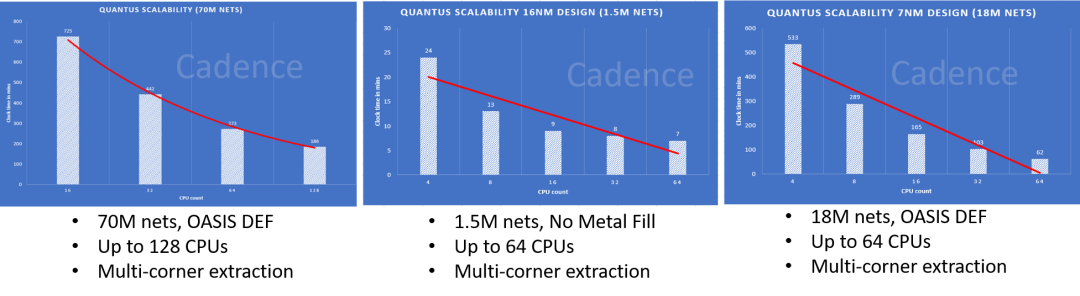

Quantus的多核抽取方式,展现了良好的速度与线程数量的线性关系。以下为客户在先进制程中使用Quantus的实际例子。

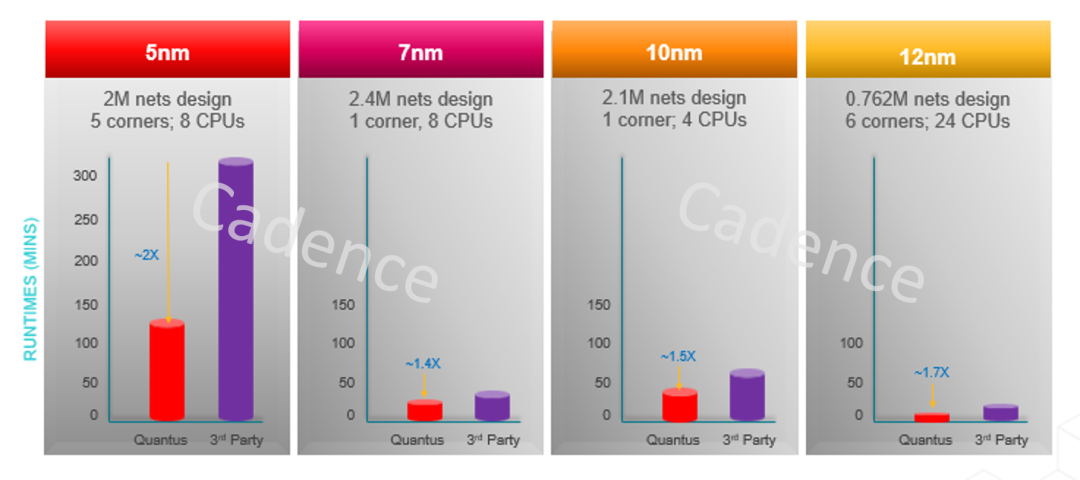

Quantus与业内的其它抽取工具相比,在速度上也有一定的优势。以下图片展示了从12nm到5nm工艺制程的芯片设计中,Quantus与某第三方工具的速度对比。




03

Quantus 与Cadence其它工具平台的

深度集成和应用

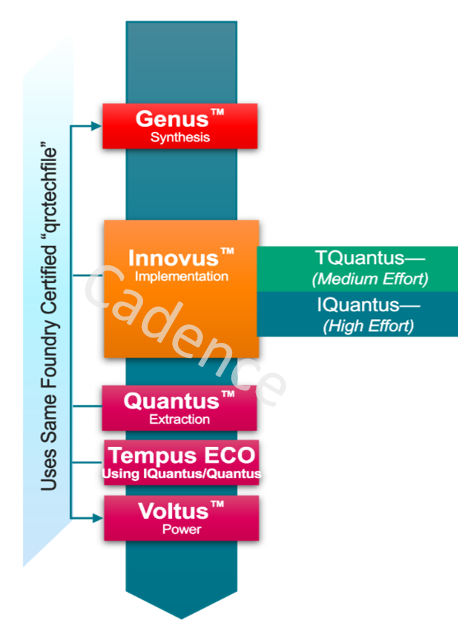

在后端验证工具的集成上, Quantus与

Innovus和Tempus有着深度的绑定

对于PR工具Innovus, 时序的分析是驱动整个流程的根本, 并且在不同的分析阶段, 对于时序的精确度的需求也是大相径庭的。对此, Quantus有不同的抽取引擎来提供时序分析所需的寄生参数: 例如, 在全局的placement阶段, 仅需要粗略的计算可能的寄生对时序的影响, Quantus有对应的TQuantus引擎提供支持,可以快速地得到布局过程中所引起的寄生参数估计;在绕线阶段,需要依据绕线情况来提供较为精确的寄生信息,对此,Quantus提供了IQuantus引擎,可以在有限的精度损失下,以较快的速度来支持ECO阶段的迭代分析; 对于最后的Signoff阶段, 需要使用Quantus的引擎来提供最精确的寄生参数分析。


在抽取引擎(preroute/postroute)的选择中, 如果选择了preroute , 则RC的抽取是基于绕线的密度和net的形状(由early GlobalRoute 和Clock Tree Synthesis提供)来进行计算的, 并且是不考虑耦合电容; 如果选择了postroute, 则RC的抽取是基于绕线的间距来进行计算的, 并且是考虑耦合电容的。

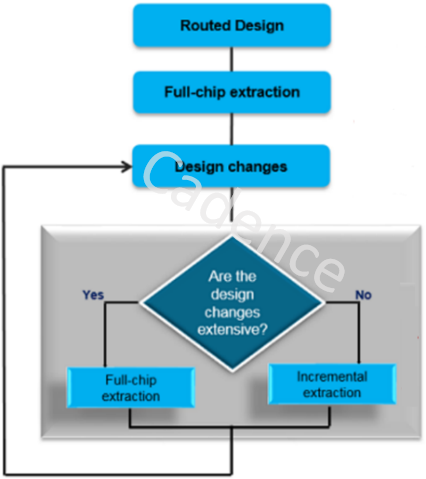

对于IQRC和Signoff QRC有两种抽取模式:全局寄生抽取模式和增量寄生抽取模式。对低于一定阈值(基于net数量和面积)的改动, 使用的是增量寄生抽取模式,反之则会触发全局寄生抽取模式。

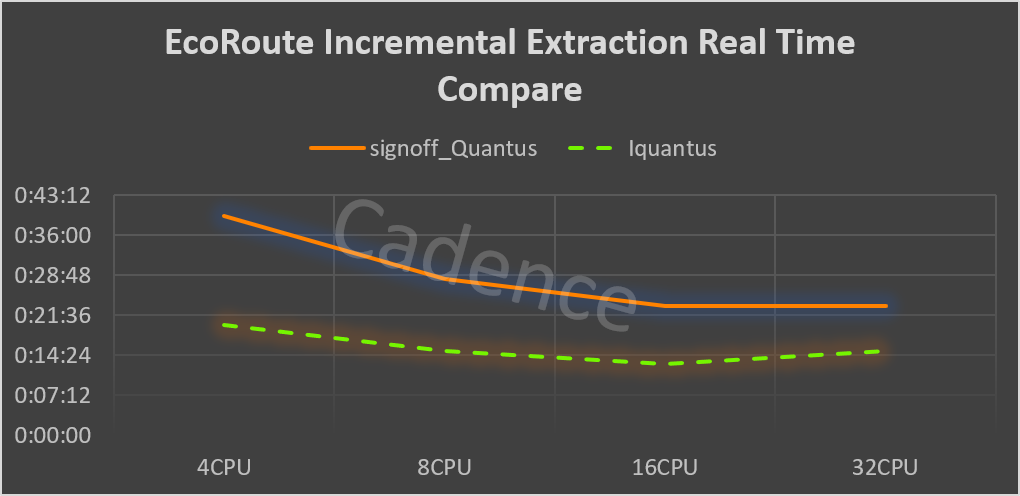

在Innovus中调用Tempus执行ECO的阶段, 基于时序的考虑,需要对芯片设计中用到的缓冲器做优化(替换)来满足设计规则, 对于这个阶段的寄生参数信息, 使用增量抽取模式是最为高效的。下图比较了在该阶段中, Quantus与IQuantus在其中两个步骤的运行时间, 一个考虑的是缓冲器变换所引起的寄生变化, 另一个则是考虑了在缓冲器更换后重新布线所引起的寄生变化。从实验结果可以看出,在增量寄生的抽取中, IQRC有着显著的性能优势, 即在CPU资源有限的情况下可以更好地减少运行时间。


左右滑动查看更多


Quantus与Cadence的其它平台(Spectre, Tempus)在电感分析流程上有紧密联系

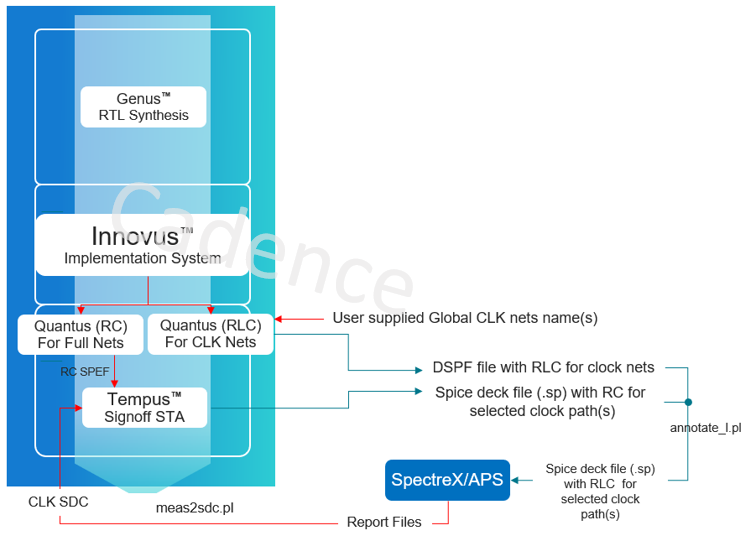

用户可以通过将Quantus产生的带有电感寄生参数的DSPF网表和由Tempus产生的SPICE 网表相结合,进由Spectre仿真,从而判断电感是否对设计造成了过冲/下冲 (overshoot/ undershoot)的影响。同时在Spectre的报告文件中,可以提取出用于做静态时序分析的SDC文件。通过使用这个SDC文件,Tempus可以做出同时基于电阻、电容、电感的静态时序分析。

综上所述,随着芯片设计更加复杂、生产工艺更加先进,寄生参数的分析对于芯片的功能性甚至成败发挥了更加重要的作用。为了解决寄生参数分析的精度以及抽取效率问题,Quantus提供了准确、高效、完整的解决方案,为客户的芯片设计保驾护航。



如您需了解这部分的更多内容, 请点击  获取资料申请”  注册申请我们的Quantus™Extraction Solution PPT 资料。

注册成功且通过Cadence审核的用户可获得完整版PPT资料。审核通过后Cadence会将PPT发送至您的邮箱,提供您的公司邮箱地址通过审核的几率更大哦!
