晶台光耦KLH11LX丨施密特触发器光耦在电梯控制系统中的关键应用

已有 96 次阅读| 2025-11-20 09:55 |系统分类:芯片设计

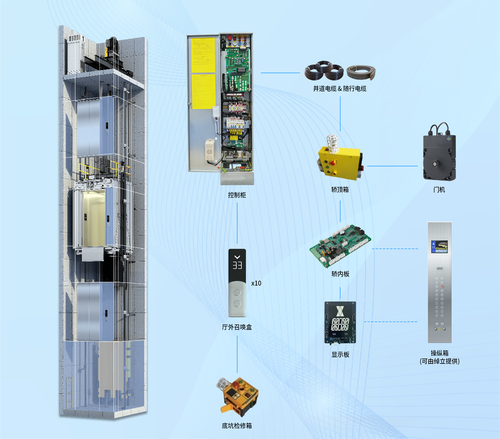

在电梯控制系统中，信号传输的可靠性与抗干扰能力直接影响设备运行安全。晶台光电推出的施密特触发器光耦（如KLH11L2-M）凭借其独特的光电隔离与信号整形特性，成为电梯电路设计的核心组件。采用DIP-6封装，支持1Mbps高速传输，输入与输出间隔离电压达5000Vrms，有效解决电梯场景中的电磁干扰与信号失真问题。

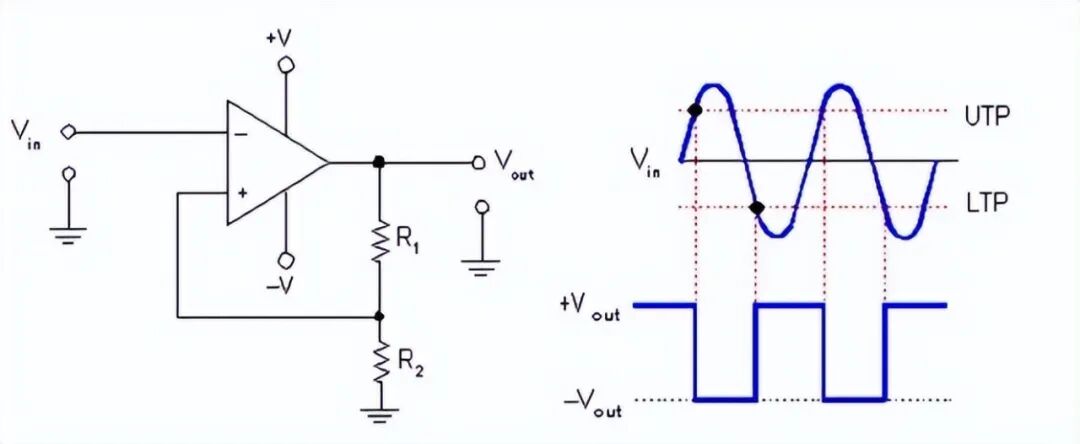

电梯运行中，楼层传感器、门限开关等设备产生的信号易受电机启停、接触器动作等产生的电磁噪声干扰。晶台施密特触发器光耦通过其滞回特性实现信号整形：当输入电压超过高阈值时输出高电平，低于低阈值时输出低电平，有效滤除毛刺与抖动。例如，在基于单片机的电梯控制设计中，KLH11L2-M可将220V交流信号转换为5V稳定方波，避免误触发平层校正装置，确保计数脉冲准确性。

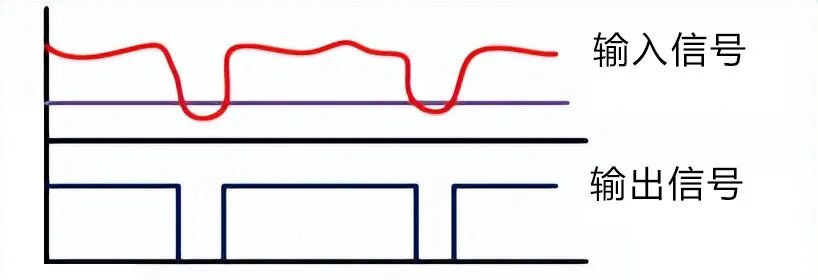

▲晶台施密特触发器光耦波形

电梯安全装置（如紧急制动、门锁检测）需与高压动力电路物理隔离。晶台光耦的5000V隔离电压可阻断动力侧干扰，防止故障扩散至控制电路。在SRC安全电路中，KLH11L1通过光电隔离将门区信号、硬件反馈输入至微机系统，实现预开门控制与轿厢意外移动检测。其宽温度工作范围（-55~+100℃）与SMD选项，适配井道高温、振动等恶劣环境，保障安全功能持续有效。
