tsmc18rf工艺库安装教程(图文)

热度 36已有 13971 次阅读| 2021-3-26 13:30 |系统分类:芯片设计| Cadence

因为目前使用的Cadence版本为IC617,而这个版本只能够识别OA格式的PDK。而tsmc18rf是cdb格式的PDK,所以在使用之前需要进行CDB-OA转换。

而且在做电路设计中,总是要用到各种各样的工艺库,故对于PDK的安装,有必要有所了解。

请在获取tsmc18rf PDK前提下,进行以下步骤。

1.解压tsmc18rf_pdk_v13d.tar文件。

首先使用cp指令将tar文件复制至/home/IC/tsmc18rf_pdk目录下。

使用cd /home/IC/tsmc18rf_pdk/指令进入该目录。

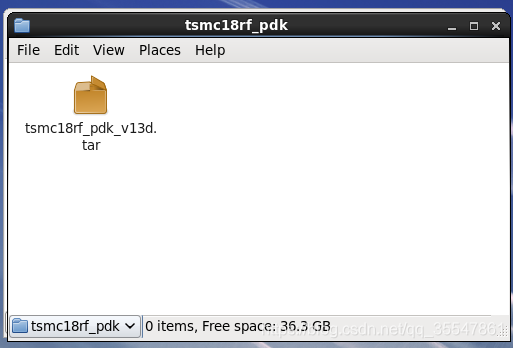

在这里插入图片描述

再使用tar -xvf tsmc18rf_pdk_v13d.tar命令解压到当前目录。

在这里插入图片描述

2.安装CDB格式的PDK

当前若处于/home/IC/tsmc18rf_pdk/目录下

则可直接使用perl pdkInstall.pl指令进行安装

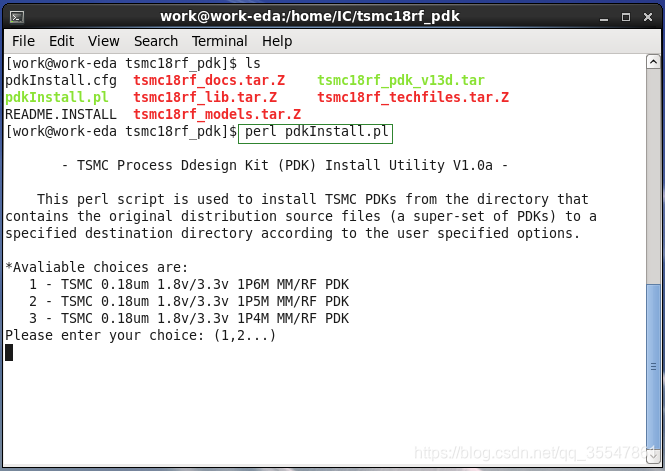

在这里插入图片描述

安装过程中会让我们对3个PDK进行选择,现在选择第一个。

下一步将要选择安装路径,

在这里插入图片描述

在确认之后,它将会在Mylib目录下自动新建一个TSMC_1P6M_MM_RF的文件并有诸多子文件。

在这里插入图片描述

3.修改配置cdb.lib文件

在/home/IC/Mylib目录下新建OA文件夹,用来保存转换成OA格式的PDK数据。

在这里插入图片描述

在OA目录下新建cdb文件夹,用来存放CDB格式PDK的cds.lib文件。

在这里插入图片描述

并将TSMC_1P6M_MM_RF目录下的cds.lib复制至该cdb文件夹下。

在这里插入图片描述

修改cds.lib文件使其指向CDB格式的PDK。

在这里插入图片描述

4.CDB-OA转换

从OA目录下进入cadence。

在这里插入图片描述

利用IC617自带的CDB转OA工具进行转换(Tools—Conversion Tool Box)

在这里插入图片描述

选择CDB to OpenAccess Translator,并在弹出的窗口中的Path to cds.lib file:一栏中填入待转换的cds.lib文件路径/home/IC/Mylib/OAcdb/cds.lib。

在这里插入图片描述

点击ok转换完成后在OA目录下会生成OA格式的tsmc18rf。

在这里插入图片描述

5.导入PDK

将原来/home/IC/Mylib/TSMC_1P6M_MM_RF下的tsmc18rf文件夹删除,用新生成的OA格式的tsmc18rf文件夹替换(即/home/IC/Mylib/OA/tsmc18rf)。

在这里插入图片描述

修改工作目录/home/IC/Projects下的cds.lib文件,使其指向/home/IC/Mylib/TSMC_1P6M_MM_RF目录下CDB格式的PDK。

在这里插入图片描述

从/home/IC/Projects进入Cadence,进入Library Manager可以发现PDK安装成功。

在这里插入图片描述

注意:

此时的元件因为缺少显示文件而显示不正常

在这里插入图片描述

拷贝 /home/IC/Mylib/TSMC_1P6M_MM_RF/display.drf 到 /home/IC/Projects

在这里插入图片描述

然后重启cadence就可以了。

在这里插入图片描述
