相信大家大部分听说过modelsim，可以精确到ps的仿真器，虽然操作不方便，但相对环境配置比较简单。今天作者给出另外一个数字电路（芯片级）的仿真器，这是大名鼎鼎Cadence公司的杰作。考虑到很多读者可能第一次接触此仿真器，笔者给大家一个简单的仿真流程，旨在给您们一个该仿真器的直观认识。

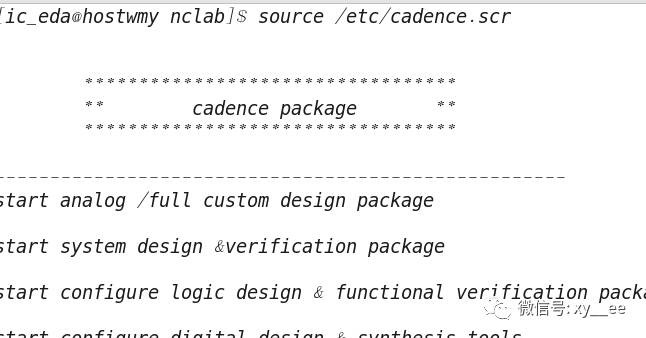

->> cadence 软件的使用都需要配置特定的环境变量。笔者为了方便使用该软件，把包含该仿真器的软件包INCISIV的环境变量写入到cadence.scr脚本中。

->> 笔者一直认为用命令行调用软件，虽然操作简单，但是对于刚接触该仿真器的朋友来说，是很难掌握的，接下来就给出gui模式的使用过程。键入nclaunch命令，出现如下图所示的图形界面，一定要记住首先设置设计文件的根目录，非常重要，一方便管理设计工程，二可以避免部分的编译错误。

->>如果所编译的代码工程文件包含很多实体，需要在下图的gui界面中，明确定义顶层实体

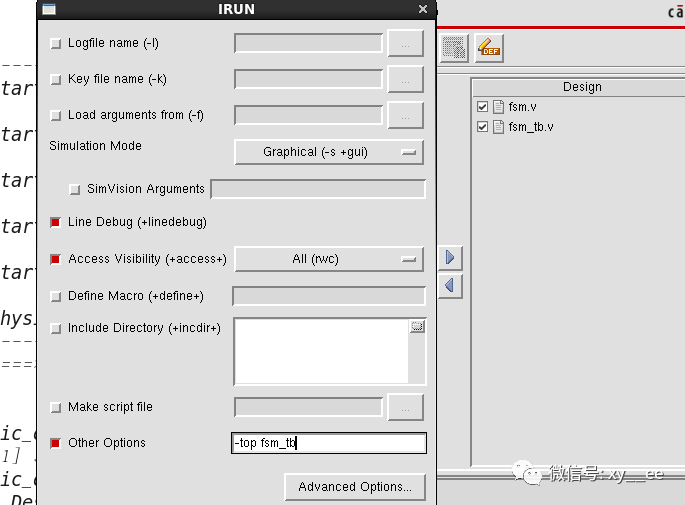

-->>和modelsim一样，需要先编译代码，可以采用irun命令，也可以按钮操作，编译后生成仿真需要的snapshot文件，如下图所示，已经生成可用来仿真的Objects。

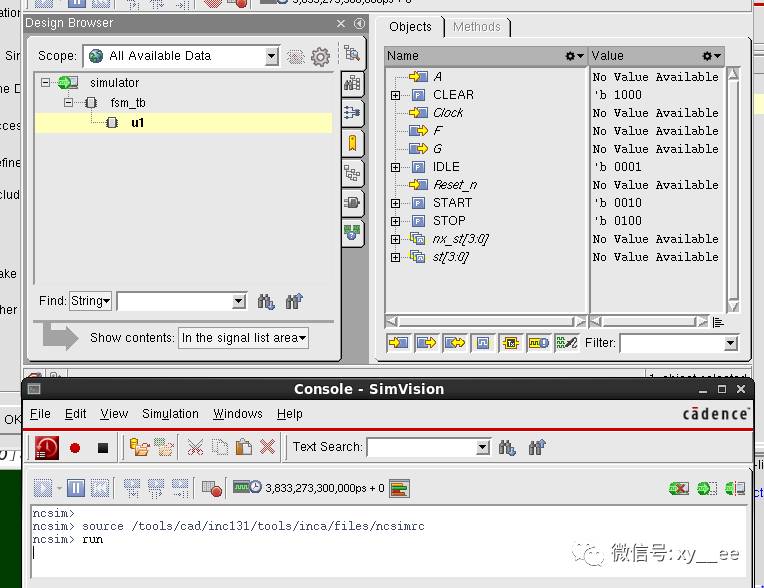

->>要看波形，需要把Object首先移动到波形窗口，看波形所用的工具SimVison,点击开始仿真按钮，就可以看到如下图所示的信号波形。同样也可以直接在console里直接键入run命令。

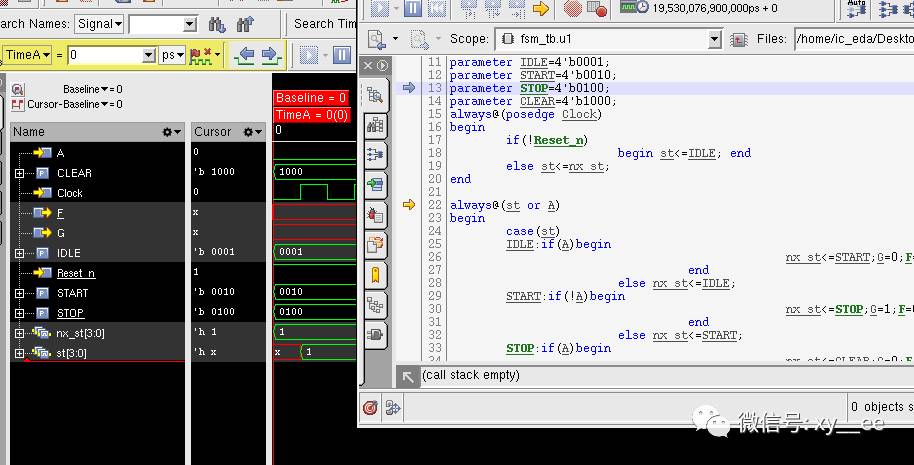

->>笔者认为这个软件比modesim好用，如下图所示，可以直接查看代码，快速定位代码中所调试信号的定义，以及该信号运行的终点，对于大篇幅的代码这样会大大提高调试代码的效率的。

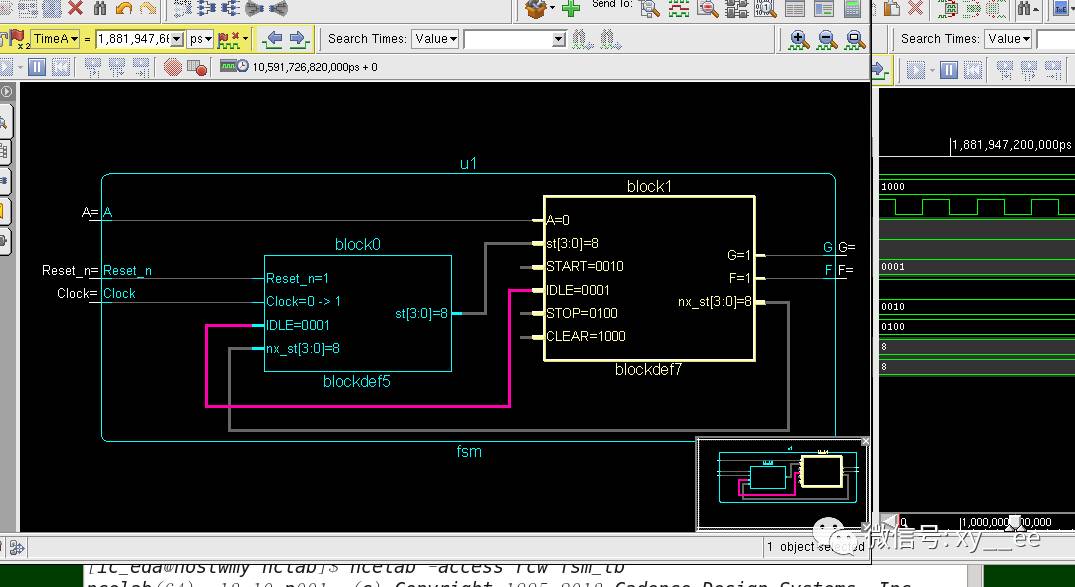

->>同样查看具体的信号流动也是很方便的，如下图所示为代码的schematic模型，选定的信号，会把该信号的通路以及在模块之间的连接高亮显示出来，易于纠错。

到此，大概的流程已简述，我相信大部分读者读后会觉得该仿真器的操作流程和modesim的流程类似，我也深有体会，它有很多功能，强大的多了，优点不再赘述，有兴趣的可以查找资料进行深入学习研究。

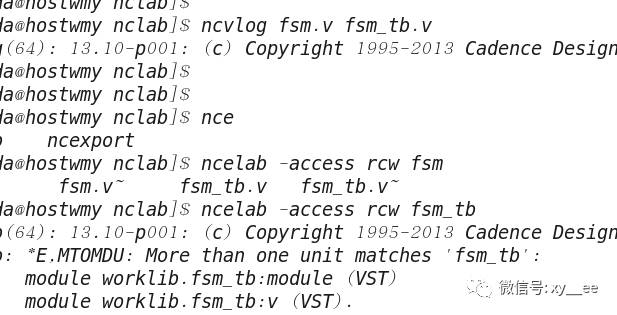

下图附上该仿真器的命令行操作模式，常见的终端命令有ncvlog,ncvhdl,ncelab,ncsim等。
