芯片的验证工作，很大程度上是个编码的活儿，不管是UVM的编码，还是SV的验证平台，抑或是verilog hdl的验证平台。一直讲，覆盖率驱动验证，衡量验证的完备性，还是要看覆盖率，但我们也一直强调要有文档，那验证应该输出什么文档呢？验证计划，验证策略，验证报告，以及中间的一些验证方法技巧，都可以作为验证的归档文件，或者叫输出文件。下面给大家分享一个验证报告的样例：

验证的范围

SPT 模块：按照接口时序要求，完成接收包处理，错包丢弃、统计，以及包转发。

主要验证接收来自 PKT 模块发送的数据包，比对校验位，过滤错误数据包，将正确数据包写入 SRAM 中缓存，一定时间后从 SRAM 中读出数据包发送给 PKT 模块。同时向 cpu 上报各类数据包统计。

1、根据头域（Header）指示，开始一包的接收；

2、净荷内容进行字节序的转换，高位字节放低位，低位字节放高位；

3、对小于等于4个字节的“毛刺包”直接丢弃，不统计：

4、对接收包进行头域（Header）的检查，头域不正确的包直接丢弃；

5、净荷长度超短（小于40字节）时，直接丢弃；

6、净荷长度超长（大于600双字节）时，直接丢弃；

7、对接收包进行尾域（Tailer）检查，若校验错误，则直接丢弃；

8、完全正确的包按照输出包格式输出；

9、对以上除毛刺包外的包均分类统计，并CPU可查询。

验证环境说明

2.1 dut代码版本信息

2.2 验证平台说明

PP 的验证环境是用于运行芯片顶层功能验证的各个组件（component）的集合。它主要包含以下几个部分：被测设计（DUT）、cpu 子环境（mpi agent）、 PTU/PRU 子环境（spt agent）、参考模块（RM）、检查器（checker）、脚本（makefile）。

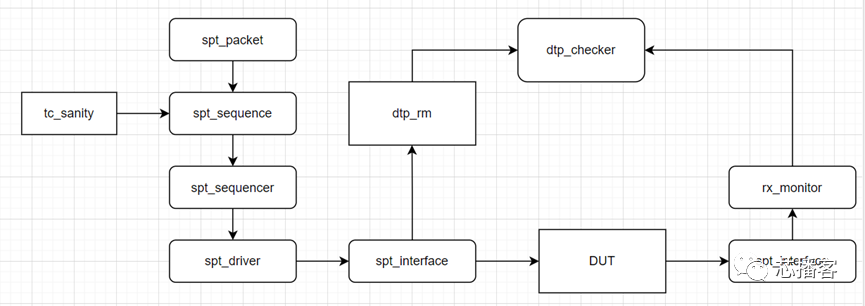

（1）验证环境架构

PP 验证环境是一个层次化的验证环境，其中测试向量 TestCase（tc_sanity）是平台的最高层次，每条 TestCase（tc_sanity）都用于测试芯片的一个或多个功能。架构如下；

（2）目录结构

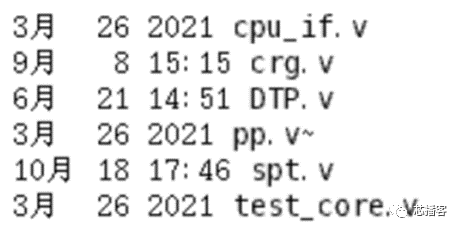

rtl	cpu_if.v
	crg.v
	DTP.v
	spt.v
	test_core.v
tb	env	dtp_checker.sv
		dtp_env.sv
		dtp_rm.sv
	mpi_agent	mpi_adapter.sv
		mpi_agent.sv
		mpi_driver_notdone.sv
		mpi_driver.sv
		mpi_interface.sv
		mpi_sequencer.sv
		mpi_sequence.sv
		mpi_xaction.sv
	reg	ral_block_blk_dt003.sv
	spt_agent	spt_agent.sv
		spt_driver.sv
		spt_interface.sv
		spt_packet.sv
		spt_rx_monitor.sv
		spt_sequencer.sv
		spt_sequence.sv
		spt_tx_monitor.sv
	tc	tc_base.sv
		tc_reg_sanity.sv
		tc_sanity.sv
	th	harness.sv

（3）主要文件说明

spt_agent.sv：例化并连接 driver、 monitor、 sequencer 。

spt_driver.sv：将数据包发送出去的组件。

spt_rx_monitor.sv：监测 spt 接收端口，采样端口上的数据。

spt_sequence.sv：定义数据包的发送个数。

spt_packet.sv：定义数据包的格式，对 packet 长度， header 和 tailer 进行约束。

tc：存放测试用例的路径。

th：存放顶层 harness.sv，主要用来例化 DUT，产生 CK 信号，和 rst 信号。

env：存放验证环境。

dtp_env.sv：整个环境的顶层，连接环境中的各个组件。

dtp_rm.sv：DUT 的参考模型，模拟 DUT 的功能。

dtp_checker.sv：将 DUT 的输出和 rm 的输出做比较。

覆盖率分析

3.1 功能覆盖率分析

通过tc_sanity.sv中的uvm_config_db #()::set() 向spt_sequence.sv传递不同的参数，配置不同的seq_item_max_num、err_type(0:normal;1:tail_err;2:head_err;3:head_err&tail_err;)和payload_mode(0:glitch;1:short;2:normal;3:long;)数据包参数, 实现向DUT发送不同的数据包类型，检测DUT对不同包处理的功能。

3.2 代码覆盖率分析

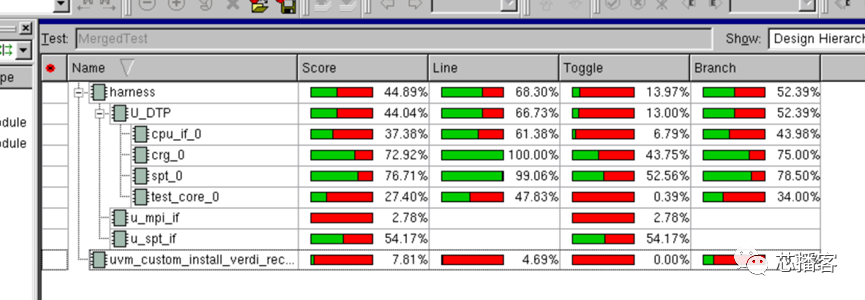

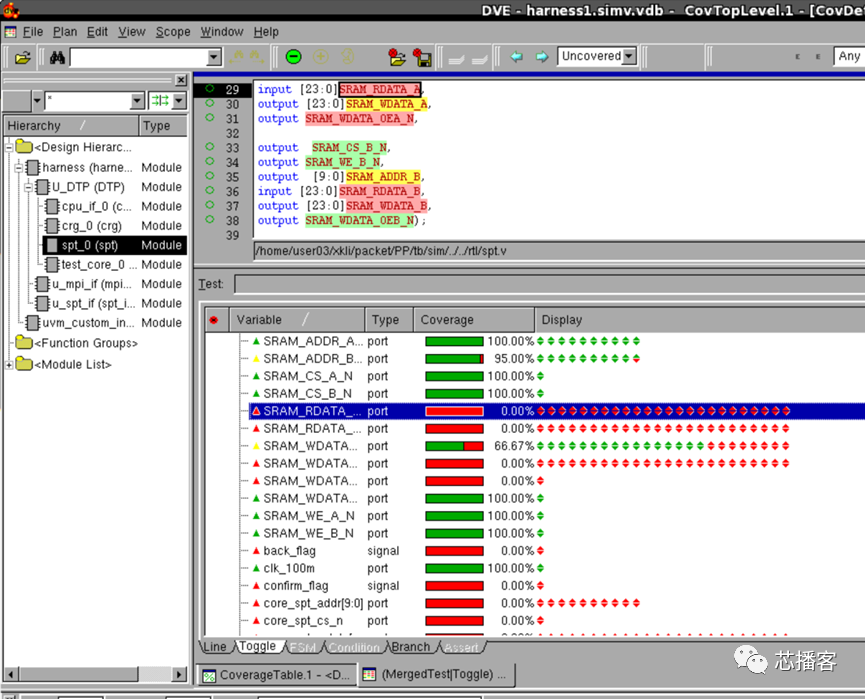

配置不同的数据包参数，编译运行不同的test_case进行仿真，累积收集代码覆盖率文件harness.simv.vdb，由dve -covdir *.vdb &查看代码覆盖率，如下图SPT模块line_coverage=99.06%，toggle_coverage=52.56%, branch_coverage=78.50%。

由于环境仅测试SPT包处理功能，并未加入SRAM和对DUT内部寄存器施加激励，以及DUT内部定义的一些信号并未使用，使得toggle_coverage和 branch_coverage偏低

质量活动结论

4.1 warning自检

4.1.1 编译warning

(1)Warning-[DEBUG_DEP] Option will bedeprecated

Theoption '-debug_all' will be deprecated in a future release. Please use

'-debug_acc+all+dmptf -debug_region+cell+encrypt' instead.

(2) Warning-[SIMRES_TMS] Option -timescaleignored

Option -sim_res is specified. Option -timescale is ignored.

(3) Warning-[TMPO] Too many parameteroverrides

../spt_agent/spt_agent.sv, 5

Theextra parameter overrides will be ignored.

Source info: seqr

(4) Warning-[CM-HIER-FNF] File not found

Thefile 'cm.cfg' (given by '-cm_hier' option) does not exist.

Theoption will be ignored. Please make sure that the file exists.

(5) Warning-[SIOB] Select index out ofbounds

../../rtl/cpu_if.v, 159

"cpuif_data[23:0]"

Theselect index is out of declared bounds : [15:0].

Inmodule instance : cpu_if_0

Inmodule : cpu_if.

(6) Warning-[SIOB] Select index out ofbounds

../../rtl/cpu_if.v, 165

"cpuif_data[23:0]"

Theselect index is out of declared bounds : [15:0].

Inmodule instance : cpu_if_0

Inmodule : cpu_if.

Warning (1)按提示修改后不会出现，还有部分Warning是trl中cpu_if.v数据位宽不匹配导致，暂不做修改。

4.1.2 仿真warning

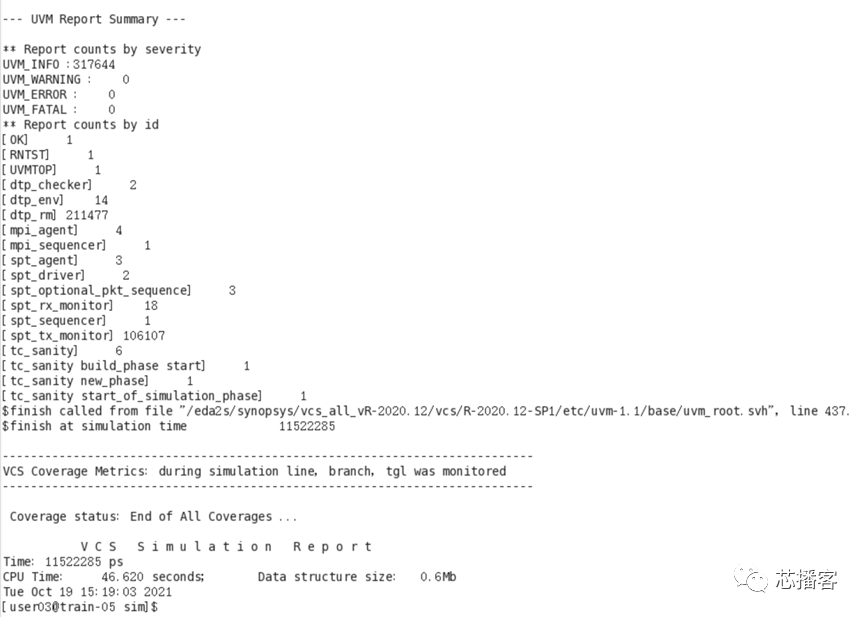

未出现Warning

4.2 force自检

4.2.1环境force自检

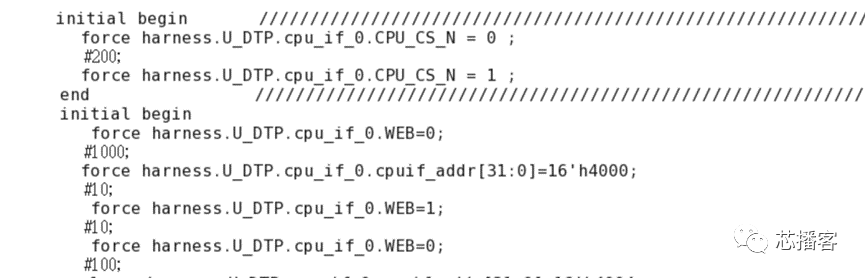

对信号值为XX的信号，或正常情况下不可能执行的条件分支，在环境中force 使其满足判断条件，使rtl条件的每个分支能够执行，查看结果是否符合预期。

对cpu_if内的信号尝试进行环境force自检，使rtl中的分支语句执行，结合Verdi，检查结果，符合预期。

4.2.2用例force自检

4.3 Corner case识别

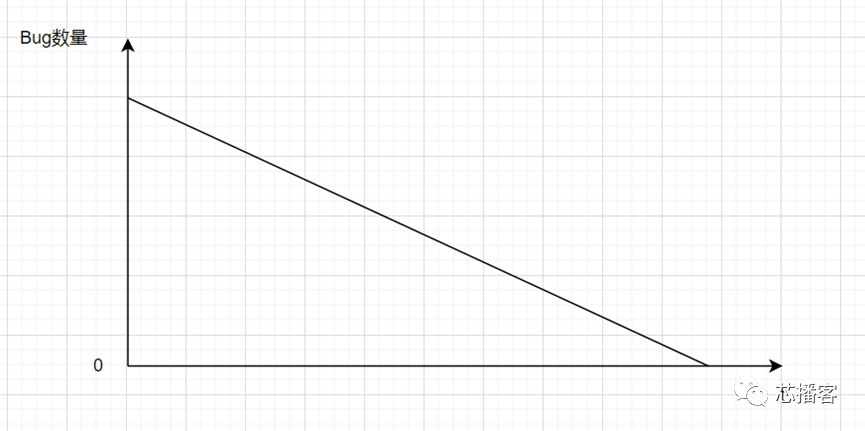

Bug收敛趋势

性能和延时评估

6.1 性能评估

6.2延时测量结果

验证总结

7.1 未解决bug列表

无

7.2 ECO bug列表

无

7.3 bug发现活动分布

1. cpu_if.v中数据位宽不匹配

2. SPT 数据包处理

7.4 bug类型分布

1.语法逻辑错误

2.Spec理解偏差

3.算法错误

4.时钟域处理

7.5 验证效率

10.13-10.19

7.6 验证局限

（1）仅针对SPT模块包处理完成验证。

（2）未能实现功能覆盖率模型，仅通过配置不同参数实现对DUT不同功能的覆盖。

验证结论

针对PP芯片中SPT模块完成此次验证，代码覆盖率，line_coverage=99.06%，toggle_coverage=52.56%,branch_coverage=78.50%。后续可继续完善环境、加入SRAM、寄存器模型，完成DUT的2 种工作模式、CPU_IF 模块、TEST CORE 模块的验证。
