1.DRC design rule 学习 20220512

热度 12已有 119 次阅读2022-5-12 17:01 |个人分类:学习日志|系统分类:芯片设计

Definition of the Layout

       一般design rule 主要集中于图形的width,space,extension,enlosure,overlap。

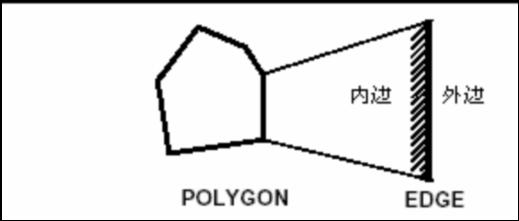

Calibre 是一个基于边(edge)的DRC/LVS 工具,所有的运算都是基于“边”来进行的。边有内边和外边之分,任一个polygon 的边都分为两部分,polygon 内部那一面的称为内边(interior side edge),外部的称为外边(exterior side edge)。


       DRC的5类检查:

单层INT(width):宽度检查,单层图形内边到内边

单层EXT(space):查单层图形外边到外边的间距

双层INT(overlap):伸入长度检查,双层图形的内边到内边间距

双层EXT(两层图形间距):双层外边到外边的间距

双层ENC(enclosure):(先写内后写外)双层由内边到外边的间距


Area                     单个图形面积

Enclosed area    单个图形封闭区域

A over B               A和B的几何形状相交部分

A touching B       A上所有与B的公共边、区域、角

gate                     栅区为AA区与POLY相交得到的区域

POLY endcap       POLY1 在gate外的width要求

Inner/outer  vertex

内顶点/外顶点

Common run length

 A与B公共投影的长度

Continus  common run length

A与B公共投影的连续线的长度


以UMC40 TLR 有源区为例


DF.W1

定义报错:AA区width小于0.06,存在锐角,点对点图形

DF.W.TG18/25

定义报错:AA区length在gate和TG_18/25相交的区域小于0.32

DF.WX3

定义报错:AA区内缩37.5再外扩37.5

DF.W2

定义报错:GATE_W  AA区 length 小于0.12

DF.W3

定义报错:在45度角区域 AA区width小于0.17

DF.S1

定义报错:EXT AA  区小于0.08,存在锐角,点对点图形

DF.S.TG

定义报错:EXT TG内AA区小于0.08,存在锐角,点对点图形

DF.S2

定义报错:两个AA区图形width大于0.12且common run length大于0.16的条件下,这两个图形的EXT小于0.1

DF.S3

定义报错:在45度角区域 EXT AA区小于0.17

DF.L1

定义报错:在45度角区域 AA区length小于0.26

DF.A

定义报错:AA区面积小于0.035,不能围住一个长0.26宽0.06的矩形

DF.EA

定义报错:AA区内部面积小于0.04
