UD LAN-405全国产化信号处理模块最多支持2通道16bit@125Msps的短波采集（或2通道14bit@250M超短波采集）、2通道16bit@1200Msps回放，FPGA为ZYNQ-7Z020，对外支持千兆网、12路GPIO、2路RS422、4路RS232接口。模块为100%国产化设计（同时也兼容进口器件），全部器件选择工业级和以上质量等级元器。

应用行业：

n  短波、超短波无线电信号监测、测向与定位

n  手持/便携/背负/机载设备、Net FPGA、机箱内健康管理

产品特点：

n  双通道ADC支持DC（±电源供电）、AC耦合（二选一）

n  双通道DAC支持DC（±电源供电）、AC耦合（二选一）

n  可输出10MHz~15GHz信号源、支持脉冲调制

n  国产化率100%

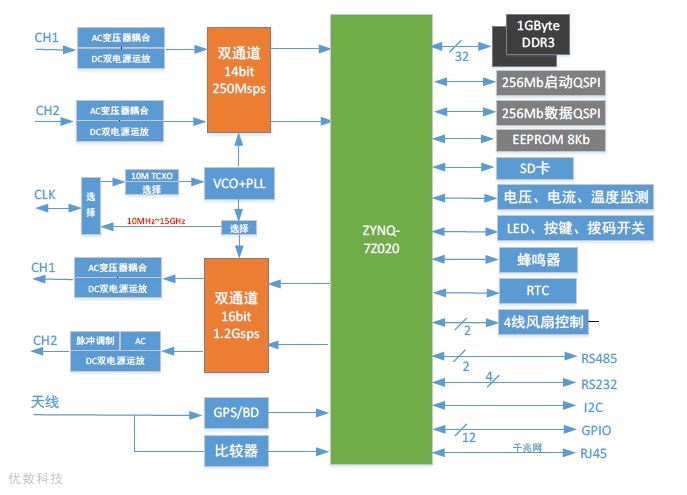

 LAN-405产品原理框图：

主要技术参数：

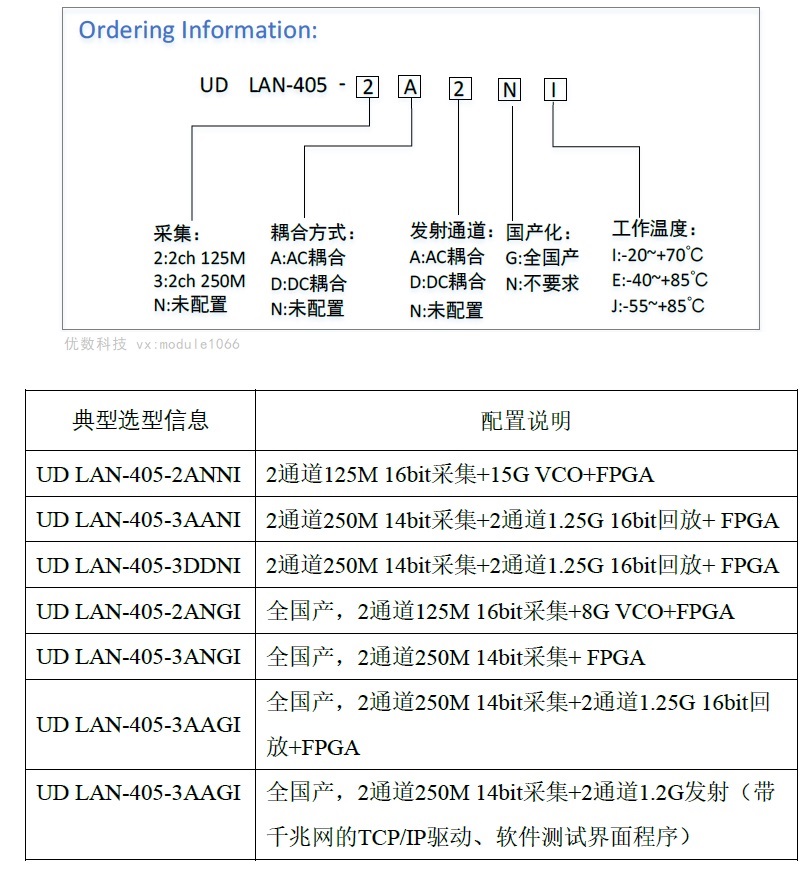

产品配置：

l  FPGA: XC7Z020、FMQL20

l  DDR3：PS 32bit，1GByte

l  启动QSFP: 256Mbit

l  数据QSFP: 256Mbit

l  EEPROM：8kbit

l  ADC：2通道16bit，125Msps或2通道14bit，250Msps

l  DAC：2通道16bit，最高输出速率为1200Msps（其中1路支持脉冲调制）

l  支持外参考、外时钟或外触发接口

l  具有GPS/BD接口，支持位置、时间信息

l  健康管理：支持电压、电流、环境温度监测

l  接口保护：JTAG口ESD、过流、过热、反接保护

l  1个千兆以太网接口，支持TCP/IP协议

l  调试辅助：电源指示灯，板内状态指示灯、按键

l  单电源+5.5V~+12V供电

对外接口：

l  ADC输入/DAC输出：SMA

l  外参考/外时钟接口：SMA，10MHz（也可输出10MHz~15GHz本振信号）

l  外触发接口：SMA（与GPS/BD共用，二选一）

l  GPS/BD天线接口：SMA

l  千兆网口：RJ45连接器, 支持1000M BASE-T

l  GPIO口：8+4共12路，速率最高40MHz

l  RS232口：4路标准RS232电平，速率最高120Kbps

l  RS485口：2路，速率最高12Mbps，兼容RS422电平

l  外接电源口：JL23A高可靠连接器

l  输出电源：支持1路输出（500mA电流）+3.3V或12V供外接天线使用

测试程序：

l  FPGA的所有管脚已例化

l  ADC数据采集、DAC测试程序、计算机与zynq之间网络联通
