2. BLE蓝牙协议栈架构

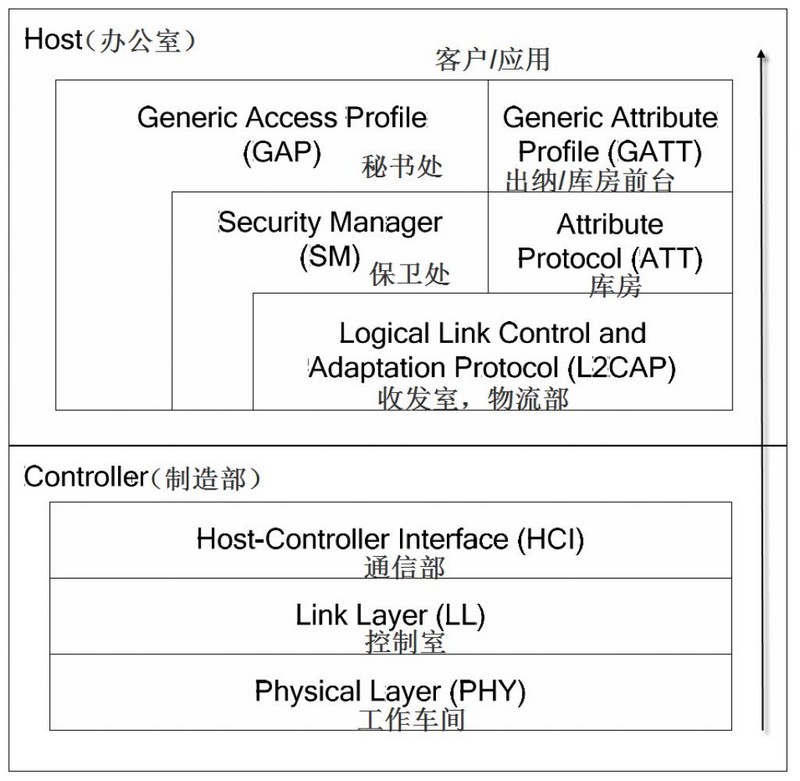

BLE 协议架构总体上分成3块，从下到上分别是：控制器（Controller），主机（Host） 和应用端（Apps）；3者可以在同一芯片类实现，也可以分不同芯片内实现，控制器（Controller）是处理射频数据解析，接收和发送，主机（Host）是控制不同设备之间如何进行数据交换；应用端（Apps）实现具体应用。

2.1控制器Controller

·         物理层PHY ==工作车间

GFSK信号调制，2402MHz~2480MHz，40个channel，每两个channel间隔2MHz（经典蓝牙协议是1MHz），数据传输速率是1Mbps。

·         直接测试模式DTM==RF控制器

为射频物理层测试接口，射频数据分析之用。

·         链路层LL ==控制室

基于物理层PHY之上，实现数据通道分发，状态切换，数据包校验，加密等；链路层LL分2种通道：广播通道(advertising channels)和数据通道(data channels)；广播通道有3个, 37ch (2402MHz) ,   38ch  (2426MHz) , 39ch(2480MHz), 每次广播都会往这3个通道同时发送（并不会在这3个通道之间跳频），为防止某个通道被其它设备阻塞，以至于设备无法配对或广播数据，只所以定3个广播通道是一种权衡，少了可能会被阻塞，多了加大功耗，还有一个有意思的事情是，三个广播通道刚好避开了wifi的1ch，6ch，11ch，所以在BLE广播的时候，不至于被wifi影响；当BLE匹配之后，链路层LL由广播通道切换到数据通道，数据通道37个，数据传输的时候会在这37个通道间切换，切换规则在设备间匹配时候约定。

·         主机Host/控制器controller接口HCI==接口层==通信部

HCI作为一种接口，存在于主机Host和控制器controller当中，控制器Host通过HCI发送数据和事件给主机，主机Host通过HCI发送命令和数据给控制器controller. HCI逻辑上定义一系列的命令，事件；物理上有UART，SDIO，USB，实际可能包含里面的任意1种或几种。

2.2主机（Host）

• L2CAP层==物流部

提供数据封装服务

• SM层==保卫处

提供配对和密匙分发，实现安全连接和数据交换

• ATT层==库房

负责数据检索

• GATT层==出纳/库房前台

出纳负责处理向上与应用打交道，而库房前台负责向下把检索任务子进程交给ATT库房去做，

其关键工作是把为检索工作提供合适的profile结构，而profile由检索关键词（characteristics）组成。

• GAP层==秘书处

对上级，提供应用程序接口

对下级，管理各级职能部门，尤其是指示LL层控制室五种状态切换，指导保卫处做好机要工作
